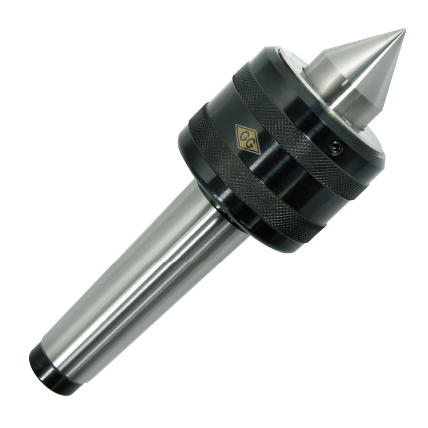

品牌： 韩国GG
功能用途： 重负荷
顶尖配件： 是
1． 顶尖头部跳动是0.003mm以内
2． 适用于普通车床和数控车床的重切削加工
3． 芯轴热处理硬度HRC60±2
4． 采用高性能斜滚柱轴成
5． 顶尖头部可以采用硬质合金
6． 硬质合金顶尖头硬度HRA90±5

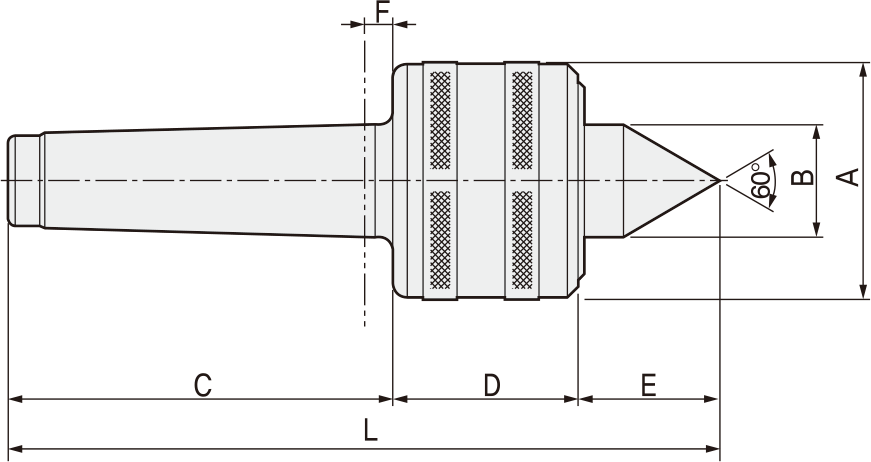

Unit : mm, kg
| MODEL | MT | A | B | C | D | E | F | G | L | Workpiece Weight | Max, R.P.M | Weight | Max, Run Out |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 061003 (062003) | 3 | 51 | 25 | 85 | 44 | 28 | 6 | 10 | 157 | 400 | 4000 | 0.8 | 0.003 |
| 061004 (062004) | 4 | 66 | 32 | 108 | 52 | 40 | 8 | 14 | 200 | 650 | 3000 | 1.8 | 0.003 |
| 061005 (062005) | 5 | 94 | 40 | 136 | 70 | 45.5 | 8 | 18 | 251.5 | 2500 | 2000 | 4.3 | 0.003 |
| 061006 (062006) | 6 | 127 | 58.5 | 189 | 92.7 | 61.5 | 10 | 30 | 343.3 | 4500 | 1000 | 12.5 | 0.005 |
| 061006H | 6 | 168 | 80 | 191 | 120 | 84 | 10 | - | 395 | 8000 | 800 | 20 | 0.005 |
| 061007 | 7 | 168 | 78.5 | 260 | 110 | 82 | 12 | - | 452 | 5000 | 500 | 32 | 0.01 |
| 061008 | 7 | 177 | 78.5 | 260 | 124 | 80 | 12 | - | 464 | 10000 | 500 | 34 | 0.01 |
* (MODEL NO) : Carbide Tip Type
| Model | 2D pdf | 2D dwg | 3D step |
|---|---|---|---|
| GG重型顶尖(TN)产品资料 |
|
|
|
