品牌： 韩国GG
功能用途： 高精度
顶尖配件： 否
1． 顶尖头部跳动是0.002mm以内
2． 在数控车床的高速轻载荷加工上发挥卓越性能
3． 最高转速可达RPM6000（MT4型号标准）
4． 芯轴热处理硬度HRC60±2
5． 采用高性能双列角接触球轴承
6． 采用高转速下的耐热密封圈
7． 产品具有较高的强度和坚固性，材料均做过热处理保证了使用寿命
8． 顶尖头部可以采用硬质合金
9． 硬质合金顶尖头硬度HRA90±5

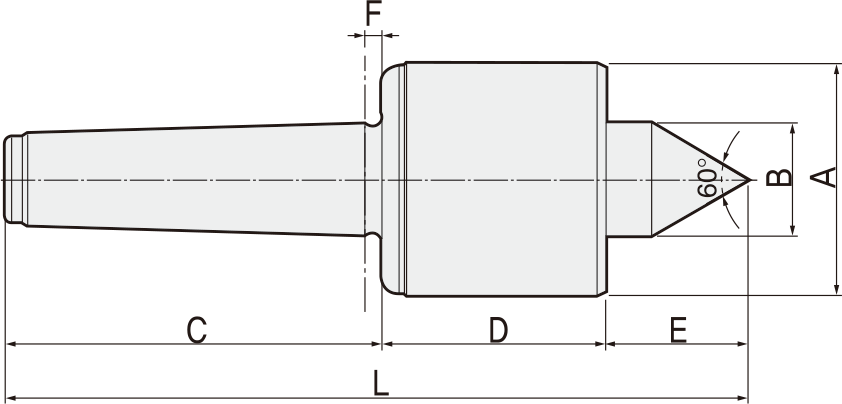

Unit : mm, kg
| MODEL | MT | A | B | C | D | E | F | G | L | Workpiece Weight | Max, R.P.M | Weight | Max, Run Out |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 161003 (162003) | 3 | 50 | 20 | 85 | 58 | 23 | 4.5 | 10 | 166 | 750 | 6000 | 1.9 | 0.002 |
| 161004 (162004) | 4 | 66 | 31 | 107 | 71 | 33.5 | 5.3 | 14 | 211.5 | 1300 | 6000 | 2.4 | 0.002 |
| 161005 (162005) | 5 | 80 | 35 | 136 | 78 | 38 | 6.3 | 18 | 252 | 2000 | 5000 | 5.3 | 0.002 |
* (MODEL NO) : Carbide Tip Type
