1． 顶尖头部跳动是0.002mm以内
2． 在数控车床和磨床的高速高精度加工上发挥卓越性能
3． 最高转速可达RPM6000（MT4型号标准）
4． 芯轴热处理硬度HRC60±2
5． 采用高性能滚柱轴承
6． 采用高转速下的耐热密封圈
7． 产品具有较高的强度和坚固性，材料均做过热处理保证了使用寿命
8． 顶尖头部可以采用硬质合金
9． 硬质合金顶尖头硬度HRA90±5

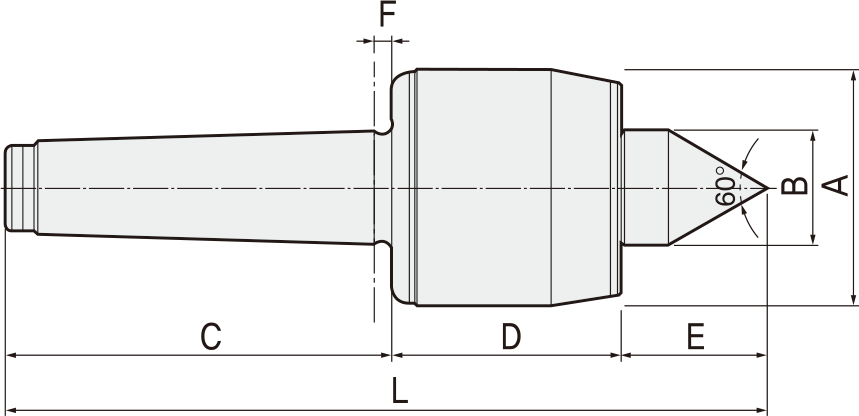

Unit : mm, kg
| MODEL | MT | A | B | C | D | E | F | G | L | Workpiece Weight | Max, R.P.M | Weight | Max, Run Out |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 031003 (032003) | 3 | 50 | 22 | 85 | 51.5 | 26 | 4.5 | 10 | 162.5 | 750 | 6000 | 1.8 | 0.002 |
| 031004 (032004) | 4 | 66 | 32 | 108 | 64 | 41 | 5.3 | 14 | 213 | 1500 | 6000 | 2.2 | 0.002 |
| 031005 (032005) | 5 | 80 | 40 | 136 | 70 | 41 | 6.3 | 18 | 247 | 2600 | 5000 | 5.2 | 0.002 |
* (MODEL NO) : Carbide Tip Type
| Model | 2D pdf | 2D dwg | 3D step |
|---|---|---|---|
| GG高性能回转顶尖(BNH)产品资料 |
|
|
|
