BN基础上升级防水性能
1． BN系列产品的提高版
2． 顶尖头部跳动是0.003mm以内
3． 复合采用高性能唇型密封圈和V型密封圈，更有效保护轴承
4． 比同类产品具有更长的使用寿命，有利于自动化线的生产方式
5． 芯轴热处理硬度HRC60±2
6． 产品具有较高的强度和坚固性，材料均做过热处理保证了使用寿命
7． 顶尖头部可以采用硬质合金
8． 硬质合金顶尖头硬度HRA90±5

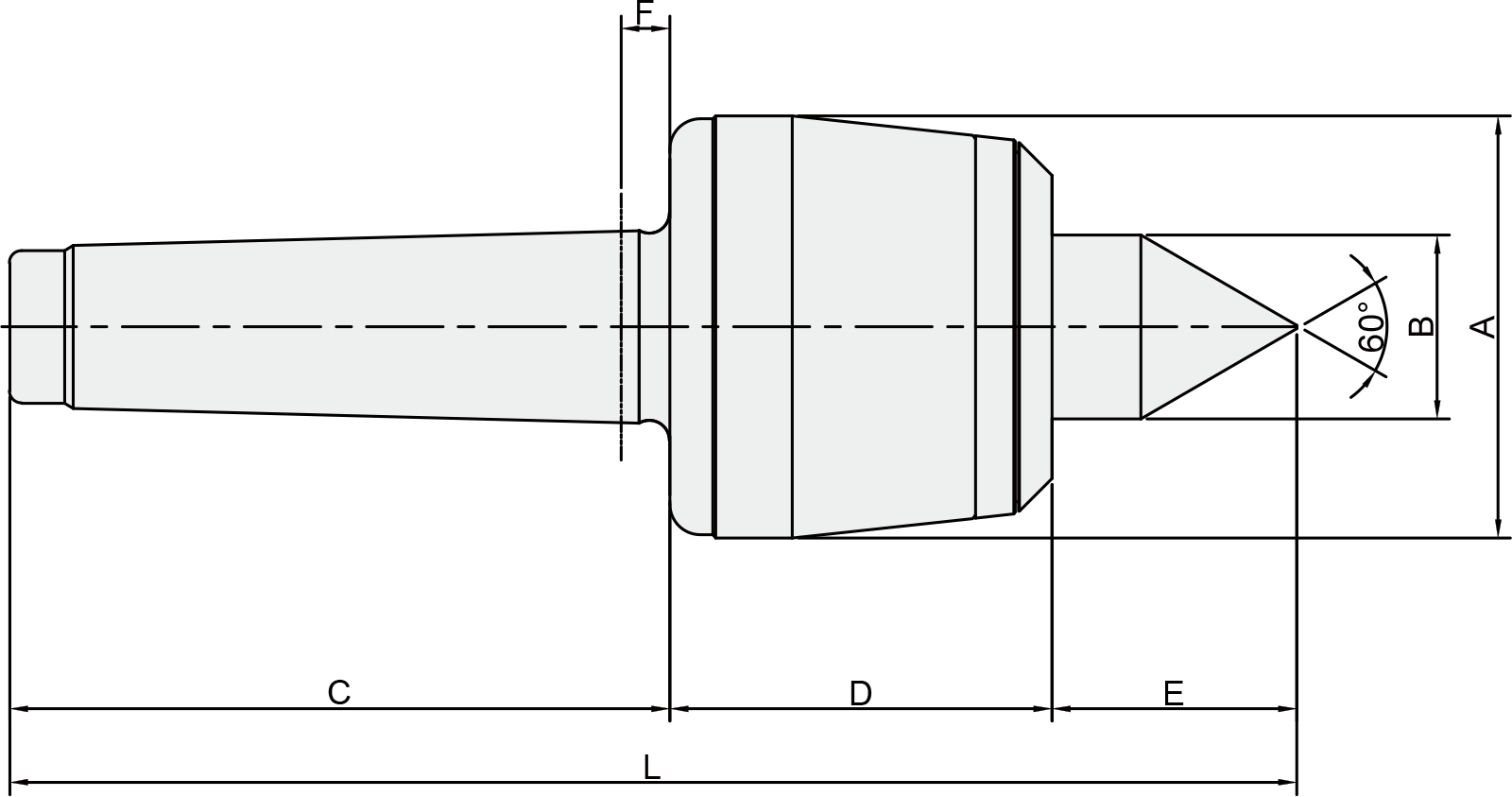

Unit : mm, kg
| MODEL | MT | A | B | C | D | E | F | G | L | Workpiece Weight | Max, R.P.M | Weight | Max, Run Out |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 151004 (152004) | 4 | 69 | 30 | 108 | 62.5 | 40 | 8 | 14 | 210.5 | 800 | 3800 | 2 | 0.003 |
| 151005 (152005) | 5 | 88 | 38 | 136 | 79 | 50.5 | 8 | 18 | 265.5 | 2000 | 3000 | 4.5 | 0.003 |
* (MODEL NO) : Carbide Tip Type
| Model | 2D pdf | 2D dwg | 3D step |
|---|---|---|---|
| GG高速回转顶尖-复合密封型(UN)产品资料 |
|
|
|
