品牌： 韩国GG
功能用途： 高速
顶尖配件： 否
BN基础上增加拆卸用螺母
1. 顶尖头部跳动是0.003mm以内
2. 适用于普通车床和数控车床
3. 自带拆卸螺母，便于拆卸顶尖
4. 芯轴热处理硬度HRC60±2
5. 采用高性能唇形密封圈，还具有切削液回流设计，防止切削液和其他异物损害轴承
6. 产品具有较高的强度和坚固性，材料均做过热处理保证了使用寿命
7. 顶尖头部可以采用硬质合金
8. 硬质合金顶尖头硬度HRA90±5

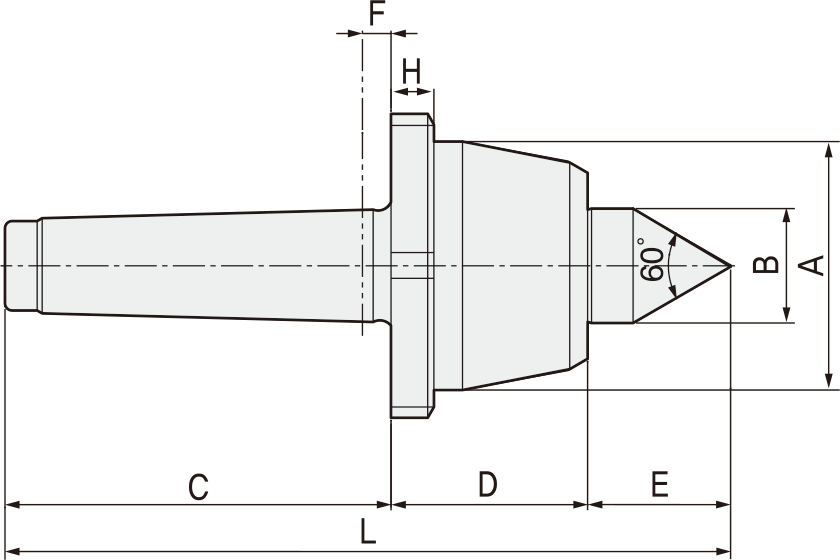

Unit : mm, kg
| MODEL | MT | A | B | C | D | E | F | H | G | L | Workpiece Weight | Max, R.P.M | Weight | Max, Run Out | AN NUT NO. |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 021002 (022002) | 2 | 50 | 25 | 68 | 43.5 | 29.5 | 6 | 10 | 10 | 141 | 500 | 5000 | 1 | 0.003 | AN09 |
| 021003 (022003) | 3 | 50 | 25 | 85 | 43.5 | 29.5 | 6 | 10 | 10 | 158 | 500 | 5000 | 1 | 0.003 | AN09 |
| 021004 (022004) | 4 | 69 | 32 | 108 | 55 | 40 | 8 | 12 | 14 | 203 | 800 | 3800 | 2.1 | 0.003 | AN13 |
| 021005 (022005) | 5 | 88 | 40 | 136 | 70 | 50.5 | 8 | 16 | 18 | 256.5 | 2000 | 3000 | 5 | 0.003 | AN17 |
| 021006 (022006) | 6 | 105 | 50 | 189 | 81.5 | 57.5 | 10 | 18 | 30 | 328 | 3500 | 2800 | 10.5 | 0.005 | AN20 |
* (MODEL NO) : Carbide Tip Type
