1. 顶尖头部跳动是0.003mm以内
2. 适用于普通车床和数控车床
3. 芯轴热处理硬度HRC60±2
4. 采用高性能唇形密封圈，还具有切削液回流设计，防止切削液和其他异物损害轴承
5. 产品具有较高的强度和坚固性，材料均做过热处理保证了使用寿命
6. 顶尖头部可以采用硬质合金
7. 硬质合金顶尖头硬度HRA90±5

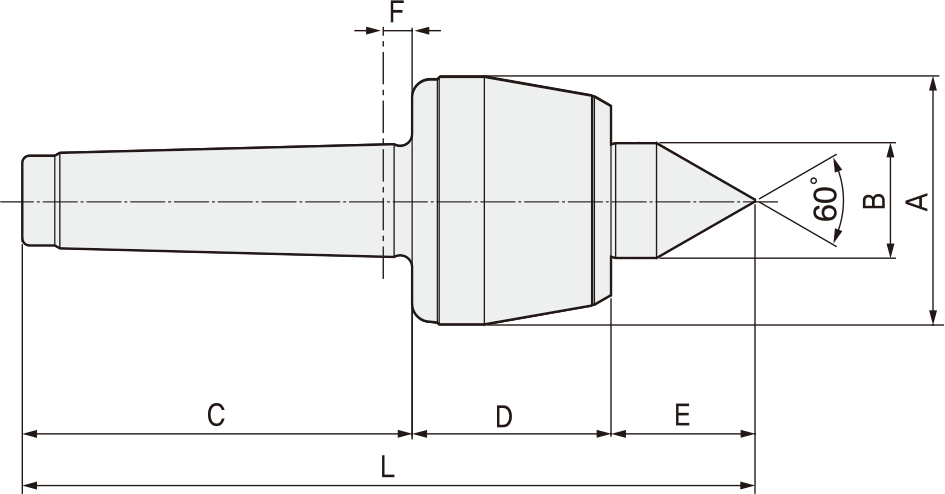

Unit : mm, kg
| MODEL | MT | A | B | C | D | E | F | G | L | Workpiece Weight | Max, R.P.M | Weight | Max, Run Out |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2BN (012002) | 2 | 50 | 25 | 68 | 43.5 | 29.5 | 6 | 10 | 141 | 500 | 5000 | 0.7 | 0.003 |
| 3BN (012003) | 3 | 50 | 25 | 85 | 43.5 | 29.5 | 6 | 10 | 158 | 500 | 5000 | 0.8 | 0.003 |
| 4BN (012004) | 4 | 69 | 32 | 108 | 55 | 40 | 8 | 14 | 203 | 800 | 3800 | 1.85 | 0.003 |
| 5BN (012005) | 5 | 88 | 40 | 136 | 70 | 50.5 | 8 | 18 | 256.5 | 2000 | 3000 | 4.2 | 0.003 |
| 6BN (012006) | 6 | 105 | 50 | 189 | 81.5 | 58.2 | 10 | 30 | 328.7 | 3500 | 2800 | 8.7 | 0.005 |
* (MODEL NO) : Carbide Tip Type
| Model | 2D pdf | 2D dwg | 3D step |
|---|---|---|---|
| GG高速回转顶尖(BN)产品资料 |
|
|
|
