品牌： 台湾丽勋
功能用途： 重负荷
顶尖配件： 是

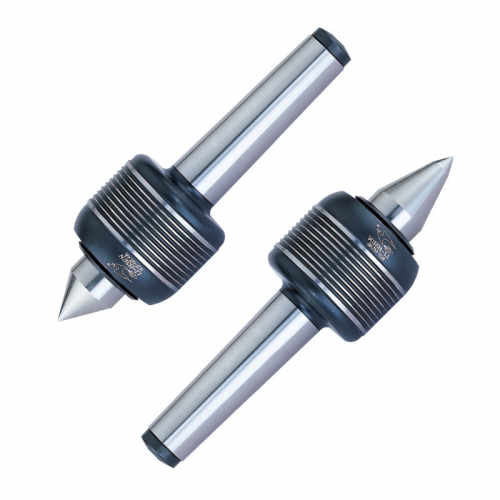

HEAVY-LOAD CENTER-NCF TYPE
1. 心轴使用合金工具钢之材质，经真空热处理( HRC60°±1°)具高钢性及耐磨性

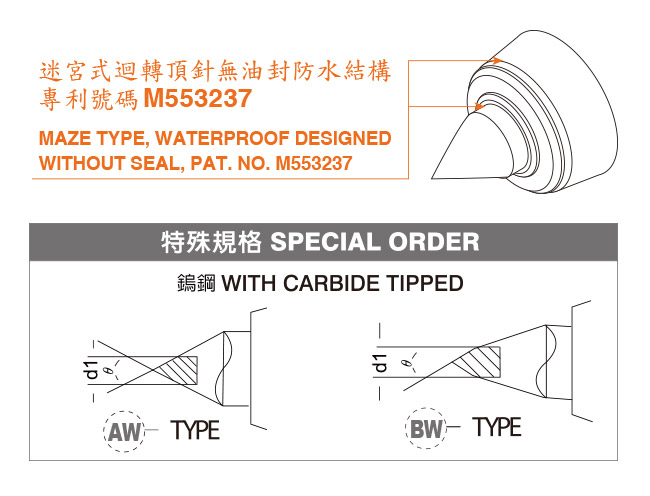

2. 前端使用双列斜角滚珠轴承及止推轴承中段及后段使用滚针轴承之组合，具防水性
3. 车床尾座调整压力建议5~8 公斤
※ NCF-B 型；适合小工作物之加工使用

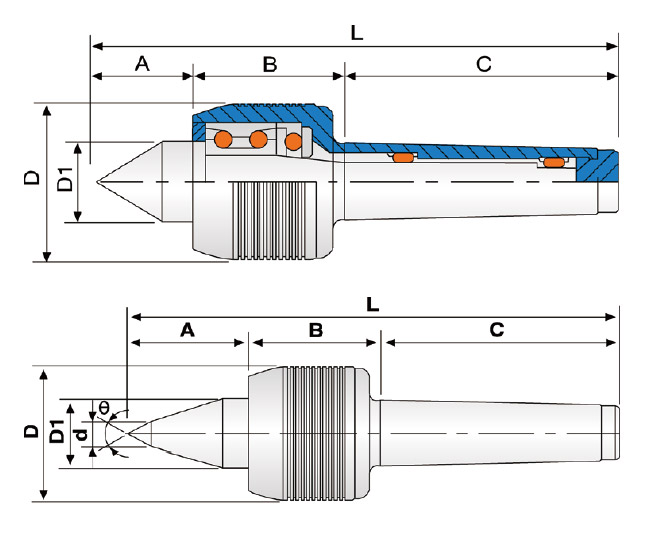

| 产品型号 | A | B | C | D | D1 | d | L | d1 | Co.精度 | 最大转速 | θ |
| NCF-MT.3A | 38 | 50 | 86 | 53 | 30 | - | 174 | 12 | 0.003 | 6000 RPM | 60° |
| NCF-MT.4A | 45 | 60 | 108 | 68 | 30 | - | 213 | 12 | 5500 RPM | ||
| NCF-MT.5A | 52 | 70 | 136 | 87 | 40 | - | 258 | 18 | 4000 RPM | ||
| NCF-MT.3B | 52 | 50 | 86 | 53 | 30 | 10 | 188 | 12 | 6000 RPM | ||
| NCF-MT.4B | 55 | 60 | 108 | 68 | 30 | 12 | 223 | 12 | 5500 RPM | ||
| NCF-MT.5B | 67 | 70 | 136 | 87 | 40 | 14 | 273 | 18 | 4000 RPM |
| Model | 2D pdf | 2D dwg | 3D step |
|---|---|---|---|
| 台湾丽勋重负荷顶针-NCF 型产品资料 |
|
|
|
