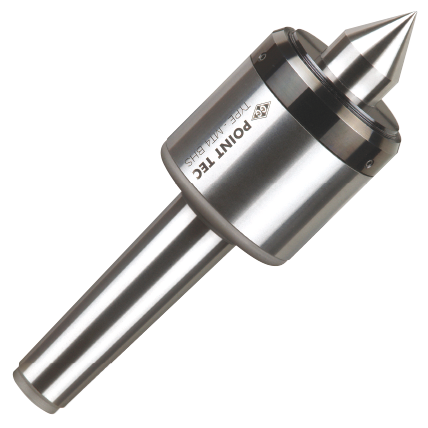

品牌： 韩国GG
功能用途： 高精度
顶尖配件： 否
1． 顶尖头部跳动是0.002mm以内
2． 在数控车床的超高速超精密加工上发挥卓越性能
3． 最高转速可达RPM12000（MT4型号标准）
4． 芯轴热处理硬度HRC60±2
5． 产品侧面开有切削液导流孔，安装时导流孔须朝下
6． 采用迷宫式密封圈
7． 产品具有较高的强度和坚固性，材料均做过热处理保证了使用寿命
8． 顶尖头部可以采用硬质合金
9． 硬质合金顶尖头硬度HRA90±5

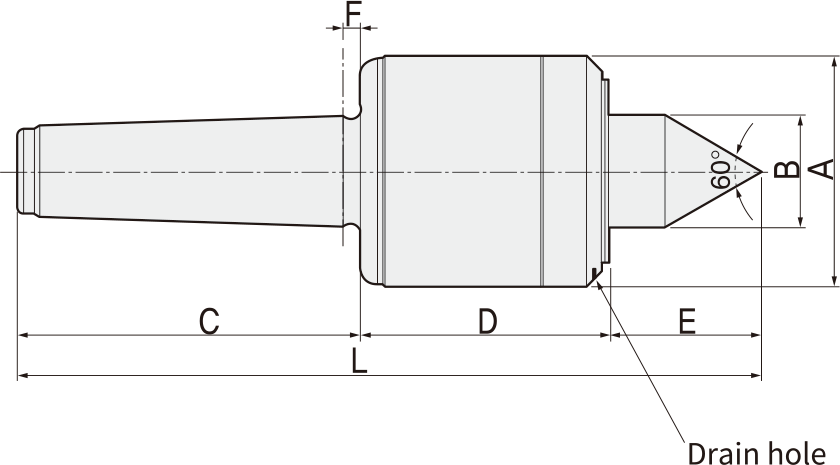

Unit : mm, kg

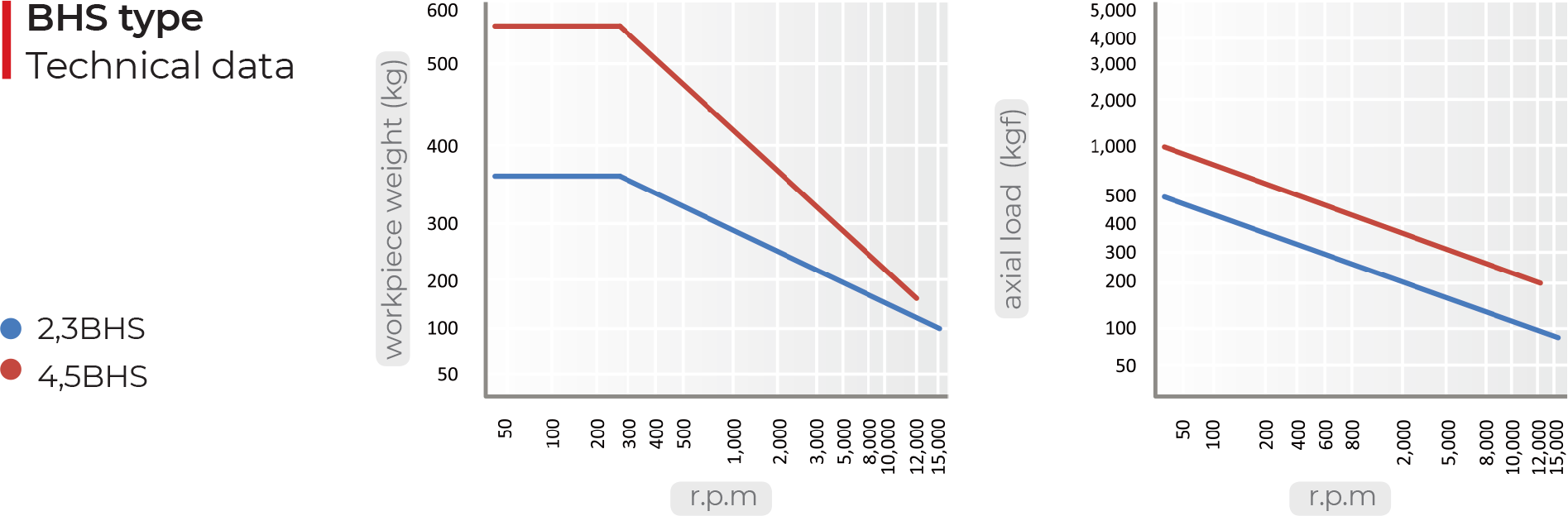

| MODEL | MT | A | B | C | D | E | F | G | L | Workpiece Weight | Max, R.P.M | Weight | Max, Run Out |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 041002 (042002) | 2 | 50 | 20 | 68 | 54 | 26 | 4 | 10 | 148 | 360 | 15000 | 1.5 | 0.002 |
| 041003 (042003) | 3 | 50 | 20 | 85 | 54 | 26 | 4.5 | 10 | 165 | 360 | 15000 | 1.8 | 0.002 |
| 041004 (042004) | 4 | 70 | 30 | 108 | 75 | 37 | 5.3 | 14 | 220 | 560 | 12000 | 2.2 | 0.002 |
| 041005 (042005) | 5 | 70 | 30 | 136 | 75 | 37 | 6.3 | 18 | 248 | 560 | 12000 | 5.2 | 0.002 |
* (MODEL NO) : Carbide Tip Type
| Model | 2D pdf | 2D dwg | 3D step |
|---|---|---|---|
| GG超高速回转顶尖(BHS)产品资料 |
|
|
|
