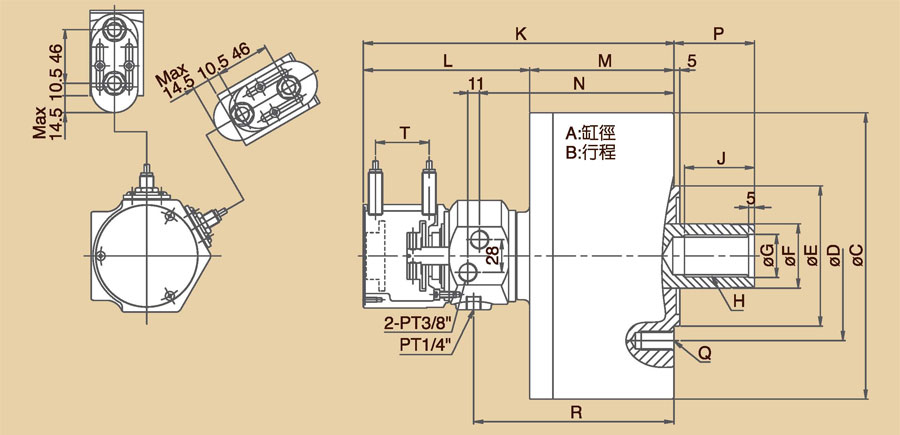

尺寸图
规格书
单位/ mm
| 型式/ 规格 | A | B | C | D | E (h7) | F | G (H8) | H |
| L1020RE | 105 | 20 | 135 | 100 | 80 | 30 | 21 | M20×2.5P |
| L1225RE | 125 | 25 | 160 | 130 | 110 | 35 | 25 | M24×3P |
| L1530RE | 150 | 30 | 190 | 130 | 110 | 45 | 31 | M30×3.5P |
| L2035RE | 200 | 35 | 245 | 145 | 120 | 55 | 37 | M36×4P |
| 型式/ 规格 | J | K | L | M | N | P max. | P min. |
| L1020RE | 35 | 231.5 | 145.5 | 86 | 132 | 45 | 25 |
| L1225RE | 45 | 239.5 | 145.5 | 94 | 140 | 51 | 26 |
| L1530RE | 45 | 248.5 | 143.5 | 105 | 149 | 56 | 26 |
| L2035RE | 60 | 266 | 142.5 | 123.5 | 166.5 | 69 | 34 |
| 型式/ 规格 | Q | R | T | 活塞行程 (mm) | 最高回转数 rpm (min -1 ) | 惯性矩 (kg．m 2 ) |
| L1020RE | 6-M10×1.5P | 137 | 46 | 20 | 6000 | 0.013 |
| L1225RE | 6-M12×1.75P | 145 | 46 | 25 | 6000 | 0.023 |
| L1530RE | 12-M12×1.75P | 154 | 46 | 30 | 5500 | 0.048 |
| L2035RE | 12-M16×2P | 171.5 | 46 | 35 | 5500 | 0.098 |
| 型式/ 规格 | 流量 (ι/min) | 最高使用压力 kgf/cm 2 (Mpa) | 活塞面积 ( cm 2 ) | 最大推力 | 净重 (kg) | ||
| 推力侧 | 拉力侧 | 推力 kgf ( KN) | 拉力 kgf( KN) | ||||
| L1020RE | 0.8 | 40 (3.9) | 84 | 79 | 3000 (29.4) | 2900 (28.4) | - |
| L1225RE | 0.8 | 40 (3.9) | 120 | 113 | 4400 (43.1) | 4100 (40.2) | 9.7 |
| L1530RE | 0.8 | 40 (3.9) | 174 | 160 | 6200 (60.8) | 5700 (55.9) | 13.7 |
| L2035RE | 0.8 | 40 (3.9) | 312 | 290 | 11200 (109.8) | 10400 (102.0) | 23.3 |
流量测试标准-压力: 30kgf/cm 2 (2.94Mpa) 油温50°C
