品牌： 台湾浩杨honye
动力分类： 中空
结构分类： 油缸回转缸
功能分类： 超薄

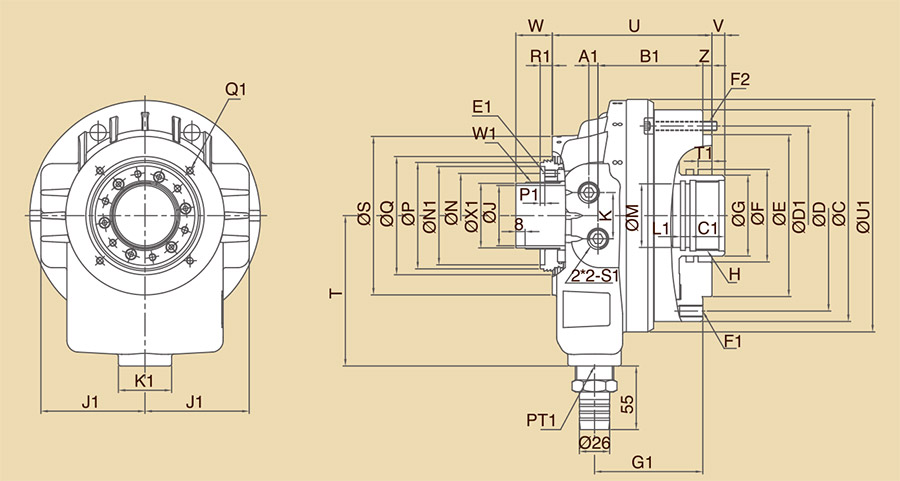

尺寸图
规格书
单位/ mm
| 型式/ 规格 | A1 | B1 | C | C1 | D | D1 | E (h7) | E1 | F | F1 | F2 | G | G1 | H | J | J1 |
| PA1246 | 8 | 80.5 | 165 | 25 | 147 | 147 | 130 | 6-M6x1P | 75 | 12-M10x1.5P | 6-M8x1.25p | 65 | 86 | M55x2P | 46 | 80 |
| PA1452 | 8 | 90 | 183 | 30 | 165 | 165 | 140 | 6-M6x1P | 80 | 6-M10x1.5P | 6-M8x1.25p | 70 | 93.5 | M60x2P | 52 | 90 |
| PA1775 | 10.5 | 109.9 | 215 | 35 | 195 | 195 | 160 | 6-M6x1P | 105 | 12-M10x1.5P | 6-M10x1.5P | 95 | 111 | M85x2P | 75 | 106 |
| 型式/ 规格 | K | K1 | L1 | M | N | N1 | P | P1 | Q | Q1 | R1 | S | S1 | T | T1 | U |
| PA1246 | 40 | 46 | 15 | 50 | 64 | 76 | 85 | 9 | 90 | 4-M5x0.8P (PCDØ98) | 10.5 | 121 | PT 3/8 | 120 | 12 | 120 |
| PA1452 | 40 | 46 | 15 | 55 | 73 | 85 | 96 | 8 | 102 | 4-M6x1P (PCDØ110) | 10.5 | 137 | PT 3/8 | 130 | 12 | 138 |
| PA1775 | 46 | 46 | 15 | 80 | 98 | 108 | 120 | 9 | 126 | 4-M6x1P (PCDØ155) | 10.5 | 165 | PT 1/2 | 160 | 12 | 165 |
| 型式/ 规格 | U1 | V max. | V min | W max. | W1 | W min | X1 | Z | 活塞行程 (mm) | 最高回转速 rpm(min -1 ) | 活塞直径 (mm) |
| PA1246 | 183 | 5 | -11 | 45 | M52x1.5P | 29 | 49.8 | 8 | 16 | 8000 | 128 |
| PA1452 | 201 | 11 | -11 | 53.5 | M58x1.5P | 31.5 | 55.8 | 8 | 22 | 6500 | 145 |
| PA1775 | 233 | 14 | -11 | 57 | M84x2P | 32 | 80.8 | 8 | 25 | 5500 | 170 |
| 型式/ 规格 | 惯性矩 (kg-m 2 ) | 流量 (l/min) | 最高使用压力 kgf/cm 2 (Mpa) | 活塞面积 ( cm 2 ) | 最大推(拉)力 | ||
| 推力侧 | 拉力 | 推力 kgf (KN) | 拉力 kgf(KN) | ||||
| PA1246 | 0.02 | 3.0 | 46(4.5) | 103.5 | 92 | 4250(41.6) | 3800(37.5) |
| PA1452 | 0.035 | 3.9 | 46(4.5) | 134 | 123 | 5500(53.9) | 5100(50) |
| PA1775 | 0.065 | 4.2 | 46(4.5) | 165 | 151 | 6800(66.7) | 6300(61.8) |
流量测试标准-压力: 30kgf/cm 2 (2.94Mpa) 油温50°C
| Model | 2D pdf | 2D dwg | 3D step |
|---|---|---|---|
| 尺寸 |
|
|
|
| 规格 |
|
|
|
