1. 心轴及本体使用轴承钢之材质，经适当热处理(HRC60°±1°)
2. 使用止推轴承，针状及滚针轴承，滚珠轴承组合
3. 适用中、高速之车床及负载使用
4. 车床尾座调整压力建议5~8公斤
※ NK-B型适合中小工作物之加工切削。

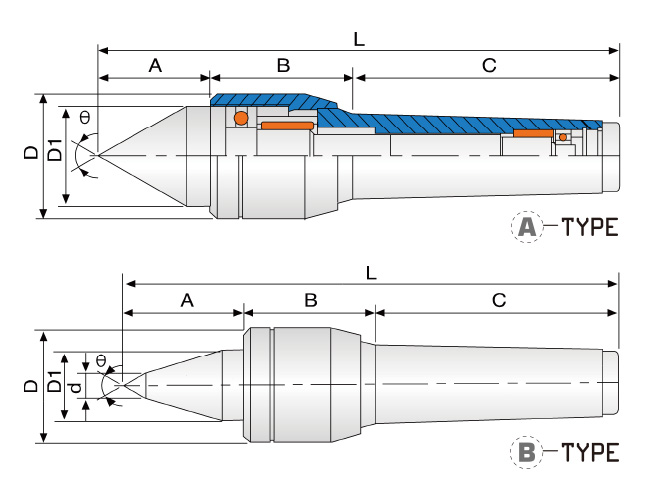

| 产品型号 | A | B | C | D | D1 | d | L | d1 | Co.精度 | 最大转速 | θ |
| NK-MT.2A | 28 | 35 | 69 | 32 | 23 | - | 132 | - | 0.003 | 5000 RPM | 60° |
| NK-MT.3A | 36 | 44 | 86 | 41 | 35 | - | 166 | 12 | 3500 RPM | ||
| NK-MT.4A | 41 | 51 | 108 | 47 | 40 | - | 200 | 12 | 3000 RPM | ||
| NK-MT.5A | 54 | 72 | 136 | 65 | 52 | - | 262 | 18 | 2000 RPM | ||
| NK-MT.3B | 46 | 44 | 86 | 41 | 25 | 10 | 176 | 12 | 3500 RPM | ||
| NK-MT.4B | 55 | 51 | 108 | 47 | 32 | 12 | 214 | 12 | 3000 RPM |
| Model | 2D pdf | 2D dwg | 3D step |
|---|---|---|---|
| NK A/B 型产品资料 |
|
|
|
| 规格 |
|
|
|
