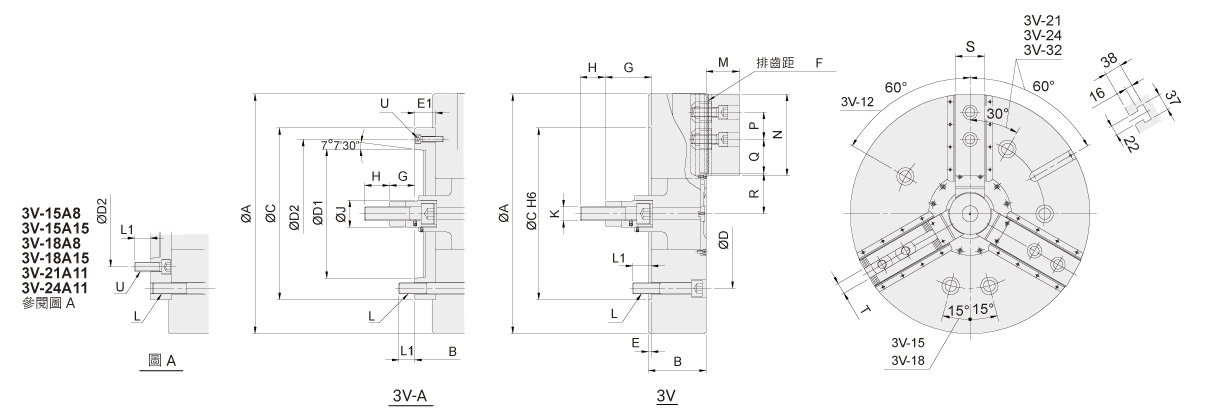

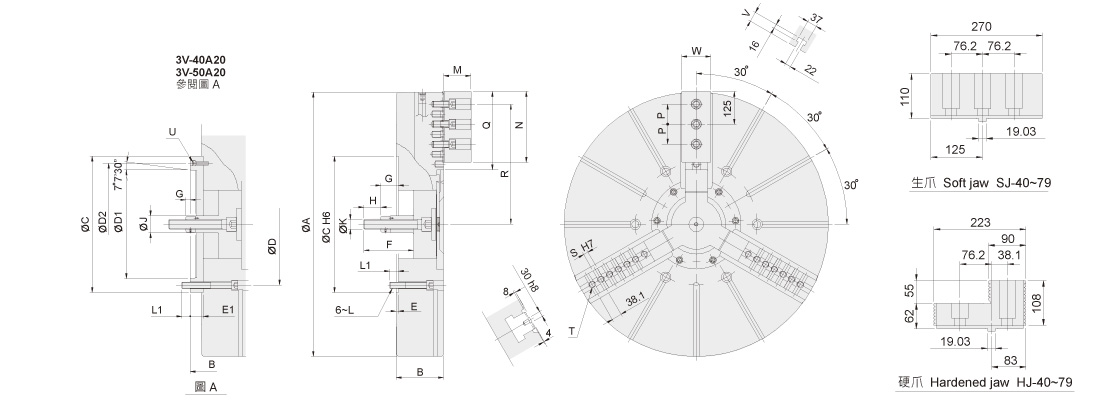

立车用中实动力卡盘

型号	-	A	B	B	C	D	D1	D2	E	E1	F	G max.	G max.	G min.	G min.	H	J	K	L	L1	L1	M	N	P	Q max.	Q min.	R max.	R min.	S	T	U	V	W
3V-12	A8	304	107	141	220	171.4	139.72	190	6	40	1.5	113	73	83	43	36	50	M20x2.5	3~M16	24	24	54	130	30	47.5	16	61	54.65	50	21	3~M8	-	-
3V-15	A8	381	116	164	300	235	139.72	171.4	6	54	1.5	153	99	118	64	55	60	M30x3.5	6~M20	35	24	66	165	43	51.25	18.25	77.5	69.5	62	25.5	6~M16	-	-
3V-15	A11	381	116	168	300	235	196.87	260	6	58	1.5	153	95	118	60	55	60	M30x3.5	6~M20	35	32	66	165	43	51.25	18.25	77.5	69.5	62	25.5	3~M10	-	-
3V-15	A15	381	116	172	380	235	285.78	330.2	6	62	1.5	153	91	118	56	55	60	M30x3.5	6~M20	35	26	66	165	43	51.25	18.25	77.5	69.5	62	25.5	6~M24	-	-
3V-18	A8	450	116	164	300	235	139.72	171.4	6	54	1.5	118	99	83	64	55	60	M30x3.5	6~M20	35	24	66	165	43	51.25	18.25	108	100	62	25.5	6~M16	-	-
3V-18	A11	450	116	168	300	235	196.87	260	6	58	1.5	118	95	83	60	55	60	M30x3.5	6~M20	35	32	66	165	43	51.25	18.25	108	100	62	25.5	3~M10	-	-
3V-18	A15	450	116	172	380	235	285.78	330.2	6	62	1.5	118	91	83	56	55	60	M30x3.5	6~M20	35	26	66	165	43	51.25	18.25	108	100	62	25.5	6~M24	-	-
3V-21	A11	530	127	167	380	330.2	196.87	235	6	46	3.0	137	91	102	56	55	60	M30x3.5	6~M24	41	35	74	180	60	93.5	24.5	89	81	65	25	6~M20	-	-
3V-21	A15	530	127	167	380	330.2	285.78	330.2	6	46	3.0	137	91	102	56	55	60	M30x3.5	6~M24	41	35	74	180	60	93.5	24.5	89	81	65	25	3~M12	-	-
3V-24	A11	610	127	167	380	330.2	196.87	235	6	46	3.0	137	91	102	56	55	60	M30x3.5	6~M24	41	35	74	180	60	93.5	24.5	128	120	65	25	6~M20	-	-
3V-24	A15	610	127	167	380	330.2	285.78	330.2	6	46	3.0	137	91	102	56	55	60	M30x3.5	6~M24	41	35	74	180	60	93.5	24.5	128	120	65	25	3~M12	-	-
3V-32	A15	800	127	167	380	330.2	285.78	330.2	6	46	3.0	137	91	102	56	55	60	M30x3.5	6~M24	41	35	74	180	60	189.5	24.5	128	120	65	25	3~M12	-	-
3V-40	A20	1005	184	226	520	463.6	412.78	463.6	8	50	190	123	73	66	16	65	65	M36x4	M24	37	-	110	270	76.2	295	-	457	404	6~19.03	7~M24	3~M12	42	84
3V-50	A20	1250	184	226	520	463.6	412.78	463.6	8	50	190	123	73	66	16	65	65	M36x4	M24	37	-	110	270	76.2	416	-	563	510	9~19.03	9~M24	3~M12	42	84
3V-63	-	1600	222	-	720	647.6	-	-	8	-	218	131	-	71	-	65	65	M36x4	M30	46	-	110	270	76.2	540	-	738	674	12~19.03	13~M24	-	42	110
3V-79	-	2000	240	-	720	647.6	-	-	8	-	238	133	-	73	-	65	65	M36x4	M30	48	-	110	270	76.2	740	-	914	850	16~19.03	17~M24	-	42	110

型号	-	楔心行程 (mm)	爪行程(直径) (mm)	最大夹持直径 (mm)	最小夹持直径 (mm)	容许最大入力 kN (kgf)	最大夹持力 kN (kgf)	最高回转数 min-1(r.p.m.)	I kg‧m2	I kg‧m2	重量 (kg)	重量 (kg)	适用回转缸	最大使用压力 MPa(kgf/cm2)
3V-12	A8	30	12.7	304	30	41.0 (4180)	156 (15900)	3150	0.75	0.81	62	66	RK-150 RE-150	2.9(29)
3V-15	A8	35	16	381	30	81.9 (8360)	245.1 (25000)	2900	2.02	2.30	109	130	RK-200 RE-200K	3.2(32) 3.4(34)
3V-15	A11	35	16	381	30	81.9 (8360)	245.1 (25000)	2900	2.02	2.30	109	129	RK-200 RE-200K	3.2(32) 3.4(34)
3V-15	A15	35	16	381	30	81.9 (8360)	245.1 (25000)	2900	2.02	2.70	109	137	RK-200 RE-200K	3.2(32) 3.4(34)
3V-18	A8	35	16	450	80	81.9 (8360)	245.1 (25000)	2600	3.46	3.75	134	159	RK-200 RE-200K	3.2(32) 3.4(34)
3V-18	A11	35	16	450	80	81.9 (8360)	245.1 (25000)	2600	3.46	3.75	134	158	RK-200 RE-200K	3.2(32) 3.4(34)
3V-18	A15	35	16	450	80	81.9 (8360)	245.1 (25000)	2600	3.46	4.14	134	165	RK-200 RE-200K	3.2(32) 3.4(34)
3V-21	A11	35	16	530	62	81.9 (8360)	271.6 (27700)	1800	6.93	7.55	199	229	RK-200 RE-200K	3.2(32) 3.4(34)
3V-21	A15	35	16	530	62	81.9 (8360)	271.6 (27700)	1800	6.93	7.46	199	222	RK-200 RE-200K	3.2(32) 3.4(34)
3V-24	A11	35	16	610	136	81.9 (8360)	271.6 (27700)	1700	11.36	12.00	245	270	RK-200 RE-200K	3.2(32) 3.4(34)
3V-24	A15	35	16	610	136	81.9 (8360)	271.6 (27700)	1700	11.36	11.90	245	263	RK-200 RE-200K	3.2(32) 3.4(34)
3V-32	A15	35	16	800	136	81.9 (8360)	271.6 (27700)	1100	28.86	29.40	352	378	RK-200 RE-200K	3.2(32) 3.4(34)
3V-40	A20	57	46+(60)	1005	310	180 (18350)	320 (32620)	630	68	72	780	849	RK-250 RE-250 RE-A250 RE-L250	4.24(43.2)
3V-50	A20	57	46+(60)	1250	290	180 (18350)	320 (32620)	500	145	148	1000	1050	RK-250 RE-250 RE-A250 RE-L250	4.24(43.2)
3V-63	-	60	48+(80)	1600	390	200 (20390)	360 (36700)	400	500	-	1600	-	RK-250 RE-250 RE-A250 RE-L250	4.76(46.7)
3V-79	-	60	48+(80)	2000	440	200 (20390)	360 (36700)	320	1250	-	2500	-	RK-250 RE-250 RE-A250 RE-L250	4.76(46.7)

Model	2D pdf	2D dwg	3D step
3V-12
3V-12A8
3V-15
3V-15A8
3V-15A11
3V-15A15
3V-18
3V-18A8
3V-18A11
3V-18A15
3V-21
3V-21A11
3V-21A15
3V-24
3V-24A11
3V-24A15
3V-32
3V-32A15
3V-40
3V-40A20
3V-50
3V-50A20
3V-63
3V-79

立车用中实动力卡盘3V-A
