品牌： 台湾千岛CHANDOX
爪数： 二爪
动力类型： 液压
特殊用途类型： 长行程
NEW 專利編號:M588030

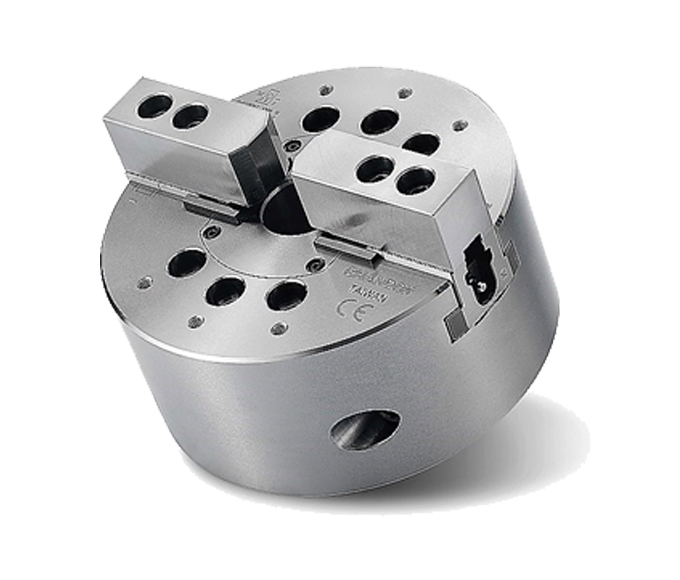

二爪中空超長行程夾頭

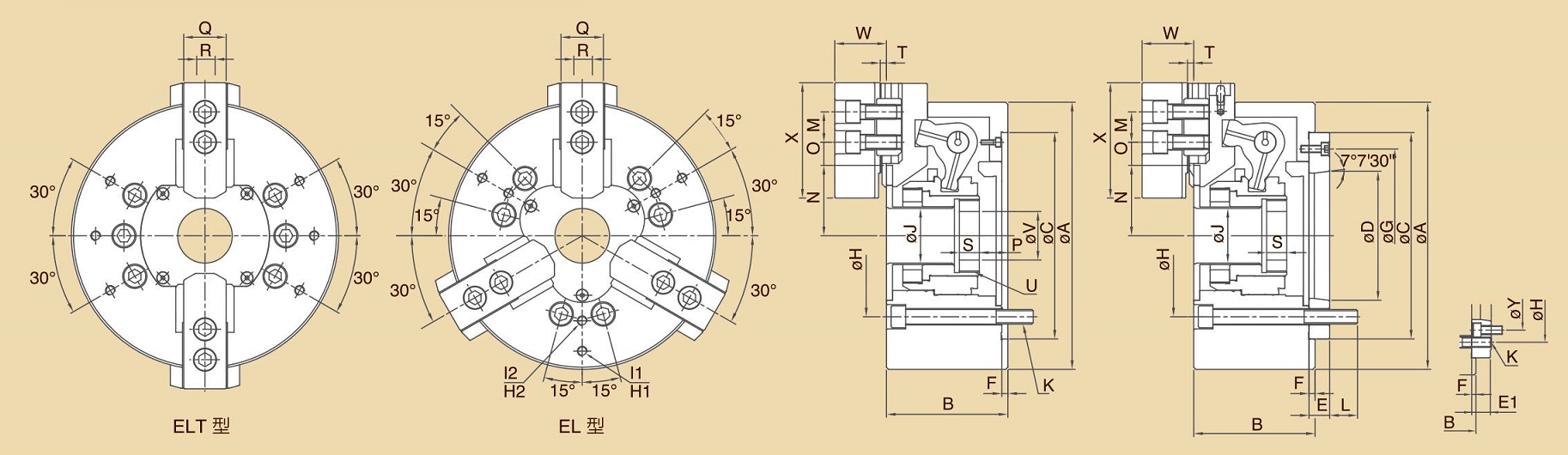

尺寸圖
規格書
單位 / mm
| 型式 / 規格 | 主軸鼻端番號 | A | B | C | D | E | E1 | F | G | H | I1 | H1 |
| EL-06 | A2-5 | 178 | 87 | 140 | 82.563 | 15 | - | 5 | 116 | 104.8 | 3-M8×1.25P | PCDØ160 |
| EL-08 | A2-6(A2-5) | 220 | 100 | 170 | 106.375 | 17 | 23 | 5 | 150 | 133.4 | 3-M8×1.25P | PCDØ190 |
| EL-10 | A2-8(A2-6) | 265 | 113 | 220 | 139.719 | 18 | 28 | 5 | 190 | 171.4 | 3-M12×1.75P | PCDØ230 |
| ELT-06 | A2-5 | 178 | 87 | 140 | 82.563 | 15 | - | 5 | 116 | 104.8 | 6-M8×1.25P | PCDØ145 |
| ELT-08 | A2-6(A2-5) | 220 | 100 | 170 | 106.375 | 17 | 23 | 5 | 150 | 133.4 | 6-M8×1.25P | PCDØ180 |
| ELT-10 | A2-8(A2-6) | 265 | 113 | 220 | 139.719 | 18 | 28 | 5 | 190 | 171.4 | 6-M12×1.75P | PCDØ230 |
| 型式 / 規格 | I2 | H2 | J | K | L | M | N max. | N min | O max. | O min. | P max. |
| EL-06 | 3-M8×1.25P | PCDØ120 | 34 | 6-M10×1.5P | 15.85 | 20 | 50.13 | 38.03 | 19.55 | 10.55 | 15.95 |
| EL-08 | 3-M8×1.25P | PCDØ140 | 42 | 6-M12×1.75P | 18.85 | 25 | 61 | 44.96 | 20.55 | 11.55 | 19.95 |
| EL-10 | 3-M12×1.75P | PCDØ180 | 66 | 6-M16×2P | 21.85 | 30 | 78.16 | 59.37 | 24.55 | 11.05 | 13.45 |
| ELT-06 | - | - | 34 | 6-M10×1.5P | 15.85 | 20 | 50.13 | 38.03 | 19.55 | 10.55 | 15.95 |
| ELT-08 | - | - | 42 | 6-M12×1.75P | 18.85 | 25 | 61 | 44.96 | 20.55 | 11.55 | 19.95 |
| ELT-10 | - | - | 66 | 6-M16×2P | 21.85 | 30 | 78.16 | 59.37 | 24.55 | 11.05 | 13.45 |
| 型式 / 規格 | P min. | Q | R | S | T | U | V | W | X | Y | 通孔直徑 [Diameter](mm) | 柱塞行程 (mm) |
| EL-06 | 0.95 | 31 | 12 | 15 | 2 | M55×2P | 20 | 37.5 | 73 | - | 34 | 15 |
| EL-08 | -0.05 | 35 | 14 | 16.5 | 2 | M60×2P | 30 | 39.5 | 95 | 104.8 | 42 | 20 |
| EL-10 | -11.55 | 40 | 16 | 20 | 2 | M85×2P | 40 | 43 | 110 | 133.4 | 66 | 25 |
| ELT-06 | 0.95 | 31 | 12 | 15 | 2 | M55×2P | 20 | 37.5 | 73 | - | 34 | 15 |
| ELT-08 | -0.05 | 35 | 14 | 16.5 | 2 | M60×2P | 30 | 39.5 | 95 | 104.8 | 42 | 20 |
| ELT-10 | -11.55 | 40 | 16 | 20 | 2 | M85×2P | 40 | 43 | 110 | 133.4 | 66 | 25 |
| 型式 / 規格 | 爪行程 [直徑] (mm) | 最高迴轉數 r.p.m. (min -1) | 最大拉力 kgf (KN) | 最大靜夾持力 kgf (KN) | 最大設定 油壓壓力 kgf/cm 2 (Mpa) | 搭配油壓缸型號 | 夾持範圍 |
| EL-06 | 24 | 3200 | 2375 (23.2) | 2670 (26) | 29 (2.8) | P1246 | Ø25~Ø178 |
| EL-08 | 32 | 2800 | 3612 (35.4) | 3900 (38.2) | 28 (2.7) | P1552 | Ø30~Ø220 |
| EL-10 | 37.5 | 2400 | 4941 (48.4) | 5586 (54.7) | 30 (2.9) | P1875 | Ø45~Ø265 |
| ELT-06 | 24 | 3200 | 1600 (15.7) | 1790 (17.6) | 19.5 (1.9) | P1246 | Ø25~Ø178 |
| ELT-08 | 32 | 2800 | 2322 (22.7) | 2600 (25.5) | 18 (1.8) | P1552 | Ø30~Ø220 |
| ELT-10 | 37.5 | 2400 | 3294 (32.3) | 3724 (36.5) | 20 (2.0) | P1875 | Ø45~Ø265 |
