品牌： 台湾亿川AUTO Strong
动力分类： 中空
结构分类： 油缸回转缸
功能分类： 注气

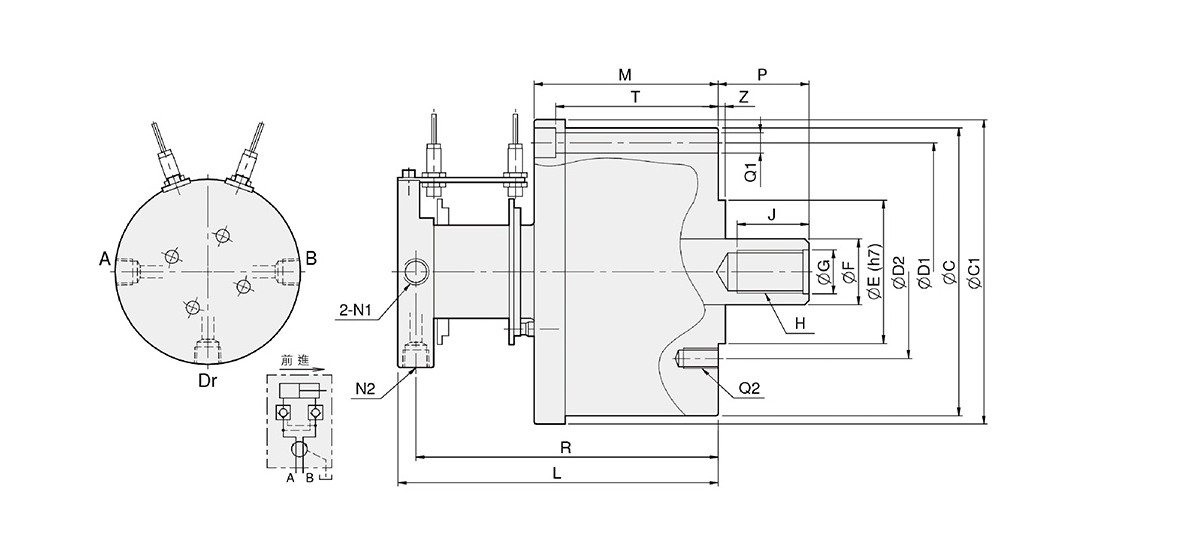

| 型式 尺寸 | C | C1 | D1 | D2 | E (h7) | F | G | H | J | L | M | N1 | N2 | P max. | P min. | Q1 | Q2 | R | T | Z |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MR12535 | 169 | 171 | 150 | 130 | 110 | 35 | 25 | M24x3.0 | 44 | 174 | 94 | PT 3/8'' | PT 1/4'' | 57 | 22 | 6-Ø11 | 6-M12 | 162 | 82 | 5 |
| MR15035 | 202 | 204 | 180 | 130 | 110 | 110 | 45 | M30x3.5 | 45 | 175 | 95 | PT 3/8'' | PT 1/4'' | 61 | 26 | 6-Ø13 | 12-M12 | 163 | 82 | 5 |
| MR20060 | 250 | 225 | 225 | 145 | 120 | 55 | 37 | M36xP4.0 | 60 | 270 | 156 | PT 1/2'' | PT 1/2'' | 85 | 25 | 6-Ø17 | 6-M16 | 255 | 140 | 6 |
| MR25060 | 300 | 305 | 275 | 220 | 160 | 65 | 44 | M42xP3.0 | 60 | 280 | 168 | PT 1/2'' | PT 1/2'' | 85 | 25 | 6-Ø17 | 6-M20 | 265 | 150 | 6 |
| 型式 规格 | 活塞直径 (mm) | 活塞面积 (cm 2 ) 推侧/ 拉侧 | 最大拉杆出力 KN(kgf) 推侧/ 拉侧 | 活塞行程 (mm) | 最大使用油压力 (kgf / cm 2 ) | 最高转速 (rpm) | 惯性矩I (kg‧m 2 ) | 重量 (kg) | 总流量 L/min |
|---|---|---|---|---|---|---|---|---|---|
| MR12535 | 125 | 117 / 107.5 | 49(4996) / 45(4588) | 35 | 4.5(45.9) | 6000 | 0.028 | 9.5 | 0.8 |
| MR15035 | 150 | 171.1 / 156.7 | 72(7342) / 66(6730) | 35 | 4.5(45.9) | 5500 | 0.043 | 12.8 | 0.8 |
| MR20060 | 200 | 310 / 286 | 146(14887) / 134(13664) | 60 | 4.9(50) | 5000 | 0.55 | 49 | 2 |
| MR25060 | 250 | 481.5 / 453.6 | 227(23147) / 214(21822) | 60 | 4.9(50) | 2000 | 0.81 | 72 | 2 |
| Model | 2D pdf | 2D dwg | 3D step |
|---|
