品牌： 台湾亿川AUTO Strong
动力分类： 中实
结构分类： 油缸回转缸
功能分类： 注水

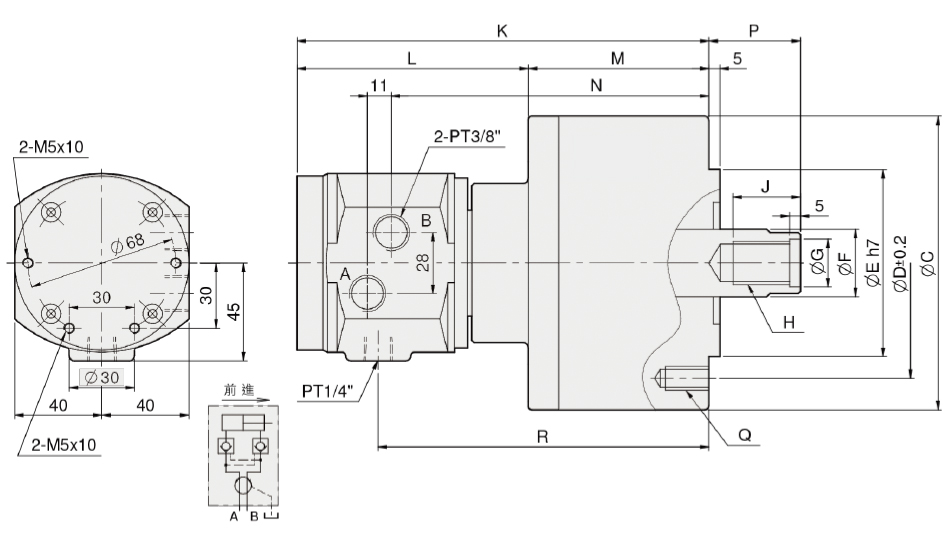

| 型式 尺寸 | C | D | E | F | G | H | J | K | L | M | N | P max. | P min. | Q | R |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MS105 | 135 | 100 | 80 | 30 | 21 | M20xP2.5 | 35 | 197 | 108 | 89 | 152 | 45 | 25 | 6-M10x20 | 158 |
| MS125 | 160 | 130 | 110 | 35 | 25 | M24xP3.0 | 44 | 205 | 108 | 97 | 160 | 51 | 26 | 6-M12x24 | 166 |
| MS150 | 190 | 130 | 110 | 45 | 31 | M30xP3.5 | 45 | 214 | 108 | 106 | 169 | 56 | 26 | 12-M12x24 | 175 |
| MS200 | 245 | 145 | 120 | 55 | 37 | M36xP4.0 | 60 | 228 | 108 | 122 | 183 | 69 | 34 | 12-M16x30 | 189 |
| 型式 规格 | 活塞直径 (mm) | 活塞面积 (cm 2 ) 推侧/ 拉侧 | 最大拉杆出力 KN(kgf) 推侧/ 拉侧 | 活塞行程 (mm) | 最大使用油压力 (kgf / cm 2 ) | 最高转速 (rpm) | 惯性矩I (kg‧m 2 ) | 重量 (kg) | 总流量 L/min |
|---|---|---|---|---|---|---|---|---|---|
| MS105 | 105 | 86 / 79 | 32(3263) / 29(2957) | 20 | 4.0(40.8) | 6000 | 0.0125 | 7.1 | 0.8 |
| MS125 | 125 | 122 / 113 | 46(4691) / 42(4283) | 25 | 4.0(40.8) | 6000 | 0.0225 | 10 | 0.8 |
| MS150 | 150 | 176 / 160 | 66(6730) / 60(6118) | 30 | 4.0(40.8) | 5500 | 0.0475 | 13.5 | 0.8 |
| MS200 | 200 | 314 / 290 | 117(11930) / 108(11013) | 35 | 4.0(40.8) | 5500 | 0.0975 | 22 | 0.8 |
| Model | 2D pdf | 2D dwg | 3D step |
|---|
