高速精短型中空回转油压缸

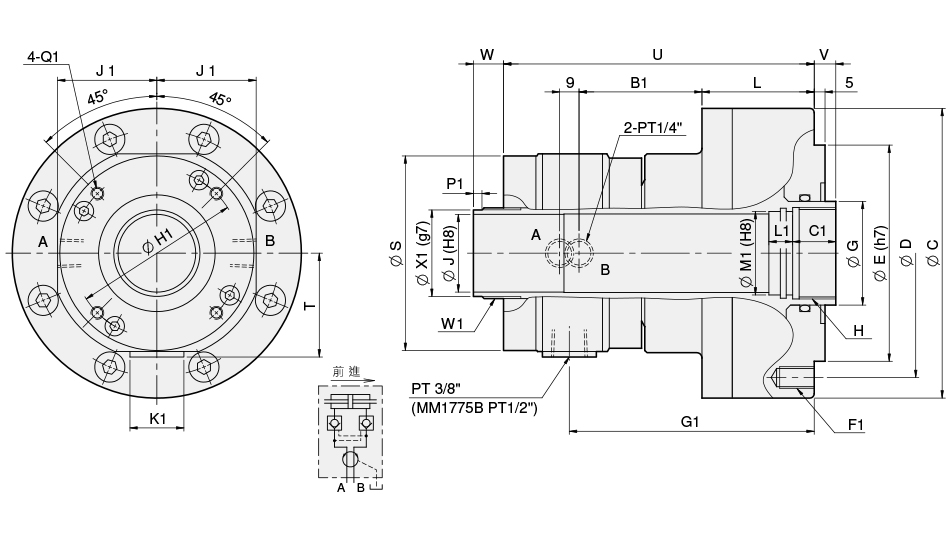

型式尺寸	C	D	E	G	H	J	L	S	T	U	V max.	V min.	W max.	W min.	B1	C1	F1	G1	H1	J1	K1	L1	M1	Q1	W1	P1	X1
MM0933B	120	100	80	46	M40x1.5	33	59	90	48	152	10	0	30	20	58	25	6-M8x15	121.5	76	46	25	10	36	M4x9L	M39xP1.5	5	37
MM1036B	134	115	100	48	M42x1.5	36	52	90	48	144	10	5	17	12	57	20	6-M10x15	113.5	76	46	25	10	38	M4x9L	M42xP1.5	2	40
MM1036B15	134	115	100	48	M42x1.5	36	66	90	48	158	15	0	30	15	57	25	6-M10x15	127.5	76	46	25	15	38	M4x9L	M42xP1.5	3	40
MM1246B	155	130	100	65	M55x2.0	46	76	117	61	179	15	0	40	25	59.5	30	12-M10x20	140	98	59	25	15	50	M5x6L	M52xP1.5	9	50
MM1552B	190	170	130	70	M60x2.0	52	84	135	68	189	22	0	47	25	62.5	30	12-M10x20	150	110	68	25	15	55	M6x6L	M58xP1.5	9	56
MM1775B	209	190	160	95	M85x2.0	75	95	164	82.5	208	25	0	50	25	64	35	12-M10x20	163.5	155	82.5	31	15	80	M6x6L	M84xP2.0	9	81

型式规格	活塞直径 (mm)	活塞面积 (cm 2 ) 推侧/ 拉侧	最大拉杆出力 KN(kgf) 推侧/ 拉侧	活塞行程 (mm)	最大使用油压力 (kgf / cm 2 )	最高转速 (rpm)	惯性矩I (kg‧m 2 )	重量 (kg)	总流量 L/min
MM0933B	90	50.3/47	19.1(1947)/17.8(1815)	10	4.0(40.8)	8000	0.012	5.9	0.8
MM1036B	100	64/60	23.8(2427)/22.3(2274)	5	4.0(40.8)	8000	0.013	7	0.8
MM1036B15	100	64/60	23.8(2427)/22.3(2274)	15	4.0(40.8)	8000	0.014	7.4	0.8
MM1246B	125	100/89	38(3875)/33(3365)	15	4.0(40.8)	7000	0.027	11.8	3.0
MM1552B	155	161/150	60(6118)/56(5710)	22	4.0(40.8)	6200	0.046	16	3.0
MM1775B	170	169/154.5	63.5(6475)/58(5914)	25	4.0(40.8)	4200	0.081	22	4.5

Model	2D pdf	2D dwg	3D step
