品牌： 台湾佳贺固力普AUTOGRIP
动力分类： 中实
结构分类： 油缸回转缸
功能分类： 高速型

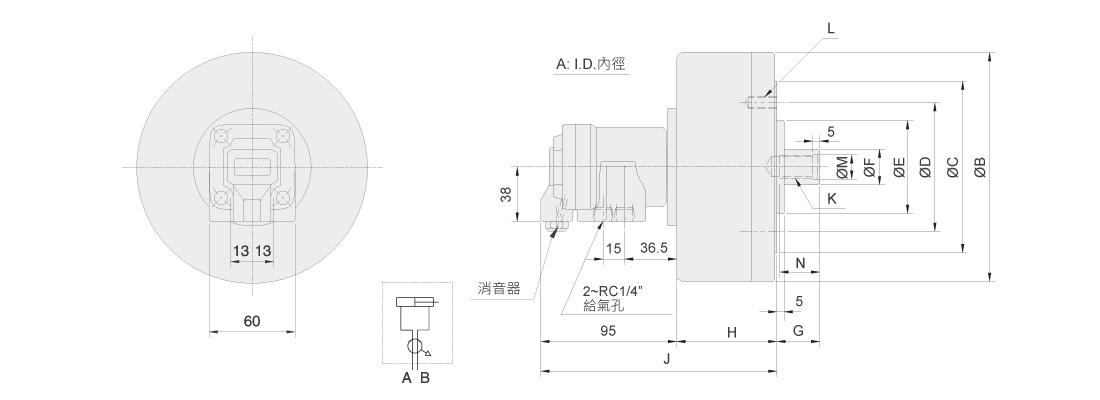

| 型号 | A | B | C | D | E (h7) | F | G max. | G min. | H | J | K | L | M (H8) | N |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RA-100 | 100 | 130 | - | 80 | 60 | 22 | 50 | 35 | 65 | 160 | M12x1.75 | 6-M8x16 | 13 | 25 |
| RA-130 | 130 | 160 | 120 | 90 | 65 | 25 | 45 | 30 | 70 | 165 | M16x2.0 | 6-M8x16 | 17 | 30 |
| RA-170 | 170 | 200 | 140 | 100 | 80 | 25 | 45 | 25 | 85 | 180 | M16x2.0 | 6-M10x18 | 17 | 30 |
| RA-220 | 220 | 255 | 170 | 130 | 110 | 30 | 50 | 25 | 91 | 186 | M20x2.5 | 6-M12x20 | 21 | 35 |
| RA-270 | 270 | 305 | 190 | 130 | 110 | 35 | 55 | 25 | 105 | 200 | M24x3.0 | 6-M12x20 | 25 | 40 |
| 型号 | 活塞面积-押侧 cm2 | 活塞面积-拉侧 cm2 | 行程 (mm) | 最高回转数 min-1(r.p.m.) | 最高使用压力 MPa(kgf/cm2) | I kg‧m2 | 重量 (kg) | 空气泄漏量 cc/sec (使用压力 6kgf/cm2) |
|---|---|---|---|---|---|---|---|---|
| RA-100 | 77 | 74.4 | 15 | 6000 | 0.8(8) | 0.03 | 3.9 | 400 |
| RA-130 | 131.2 | 124.7 | 15 | 5000 | 0.8(8) | 0.05 | 5.2 | 400 |
| RA-170 | 225.4 | 219 | 20 | 5000 | 0.8(8) | 0.18 | 8.5 | 400 |
| RA-220 | 378.6 | 369.3 | 25 | 4000 | 0.8(8) | 0.36 | 14.5 | 400 |
| RA-270 | 571 | 562.9 | 30 | 3000 | 0.8(8) | 0.75 | 18.4 | 400 |
| Model | 2D pdf | 2D dwg | 3D step |
|---|---|---|---|
| RA-100 |
|
|
|
| RA-130 |
|
|
|
| RA-170 |
|
|
|
| RA-220 |
|
|
|
| RA-270 |
|
|
|
