品牌： 台湾千岛CHANDOX
爪数： 三爪
动力类型： 液压
特殊用途类型： 中实
NEW 专利编号:I687268

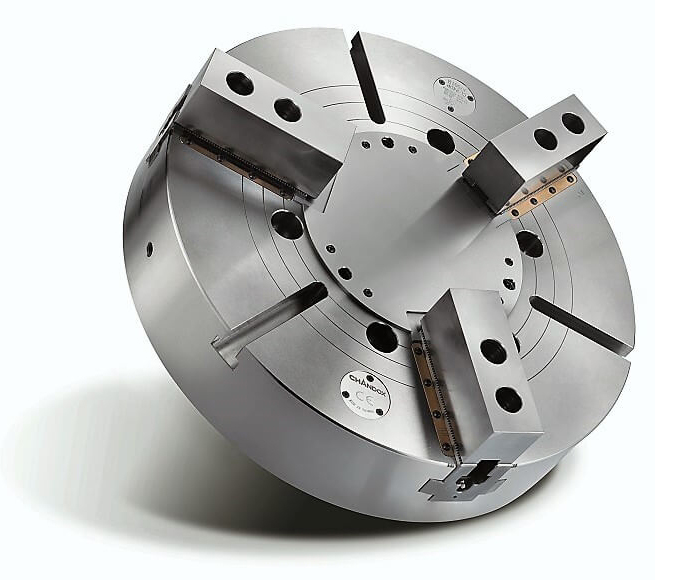

立车用中实油压夹头(含连结板)
防尘专利结构可以防止铁屑进入本体内部。
清洁孔设计可以吹气强制带出夹头内部残留细屑及切削液。
排水盘结构设计，防止切削液进入主轴内部。

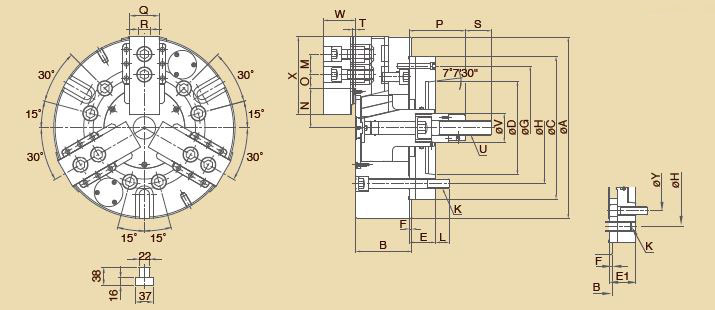

尺寸图
規格書
單位 / mm
| 型式 / 規格 | 主軸鼻端番號 | A | B | C (h6) | D | E | E1 | F | G | H | K | L | M |
| VL-12DP | A2-8(A2-6) | 304 | 110 | 220 | 139.719 | 38 | 38 | 6 | 190 | 171.4 | 6-M16x2P | 20 | 30 |
| VL-15DP | A2-11(A2-8) | 381 | 118 | 300 | 196.869 | 54 | 54 | 6 | 260 | 235 | 6-M20x2.5P | 30 | 43 |
| VL-18DP | A2-11(A2-8) | 450 | 118 | 300 | 196.869 | 48 | 48 | 6 | 260 | 235 | 6-M20x2.5P | 26 | 43 |
| VL-21DP | A2-15(A2-11) | 530 | 129 | 380 | 285.775 | 55 | 50 | 6 | 330.2 | 330.2 | 6-M24x3P | 36 | 60 |
| VL-24DP | A2-15(A2-11) | 610 | 129 | 380 | 285.775 | 55 | 50 | 6 | 330.2 | 330.2 | 6-M24x3P | 36 | 60 |
| VL-32DP | A2-15(A2-11) | 800 | 129 | 380 | 285.775 | 55 | 50 | 6 | 330.2 | 330.2 | 6-M24x3P | 36 | 60 |
| 型式 / 規格 | N max. | N min. | O max. | O min. | P max. | P min. | Q | R | S | T | U | V | W | X | Y |
| VL-12DP | 60.63 | 55.32 | 48.55 | 20.05 | 183 | 153 | 50 | 18 | 36 | 5 | M20x2.5P | 50 | 54 | 129 | 133.4 |
| VL-15DP | 69.05 | 60.97 | 58.05 | 40.05 | 136 | 101 | 62 | 25.5 | 55 | 7 | M30x3.5P | 60 | 68 | 165 | 171.4 |
| VL-18DP | 99.46 | 91.38 | 58.05 | 40.05 | 130 | 96 | 62 | 25.5 | 55 | 7 | M30x3.5P | 60 | 68 | 165 | 171.4 |
| VL-21DP | 80.49 | 72.41 | 101.8 | 41.8 | 132 | 97 | 65 | 25 | 55 | 7 | M30x3.5P | 60 | 75.5 | 180 | 235 |
| VL-24DP | 119.49 | 111.41 | 101.8 | 41.8 | 132 | 97 | 65 | 25 | 55 | 7 | M30x3.5P | 60 | 75.5 | 180 | 235 |
| VL-32DP | 119.49 | 111.39 | 197.8 | 41.8 | 132 | 97 | 65 | 25 | 55 | 7 | M30x3.5P | 60 | 75.5 | 180 | 235 |
| 型式/規格 | 柱塞行程 (mm) | 爪行程 [直徑] (mm) | 最高迴轉速 r.p.m.(min-1) | 最大拉力 | 最大靜夾持力 | 最大設定 油壓壓力 | 搭配油壓缸型號 | 夾持範圍 | |||
| kgf | (KN) | kgf | (KN) | kgf/cm2 | (Mpa) | ||||||
| VL-12DP | 30 | 10.5 | 3200 | 4080 | (40) | 15500 | (152) | 29 | (2.8) | L1530(L1530RE) | ø18~ø304 |
| VL-15DP | 35 | 16 | 3000 | 8260 | (81) | 25290 | (248) | 32 | (3.1) | L2035(L2035RE) | ø68~ø381 |
| VL-18DP | 35 | 16 | 2700 | 8260 | (81) | 25290 | (248) | 32 | (3.1) | L2035(L2035RE) | ø100~ø450 |
| VL-21DP | 35 | 16 | 1900 | 8650 | (85) | 27000 | (265) | 33 | (3.2) | L2035(L2035RE) | ø80~ø530 |
| VL-24DP | 35 | 16 | 1700 | 8650 | (85) | 27000 | (265) | 33 | (3.2) | L2035(L2035RE) | ø155~ø610 |
| VL-32DP | 35 | 16 | 1100 | 8650 | (85) | 27000 | (265) | 33 | (3.2) | L2035(L2035RE) | ø155~ø800 |
