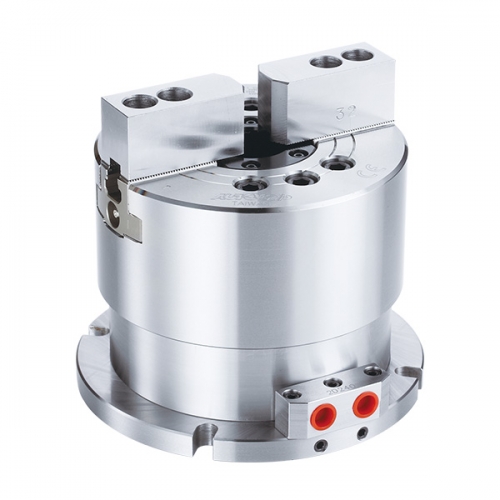

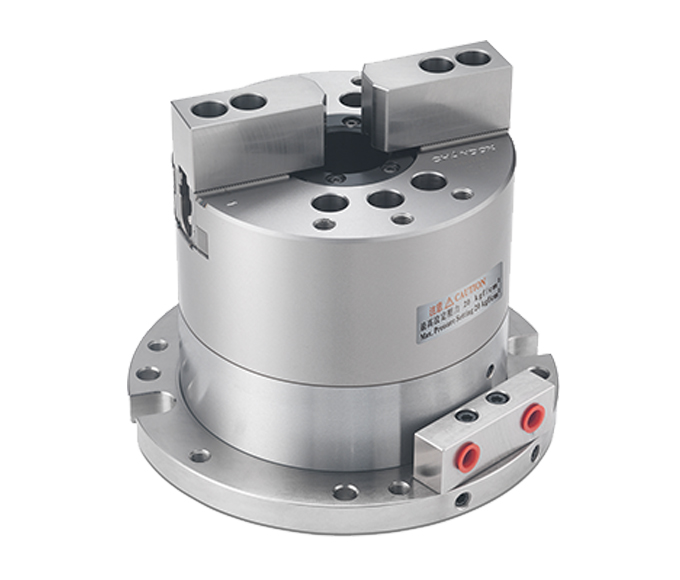

立式二爪中空长行程油压夹盘

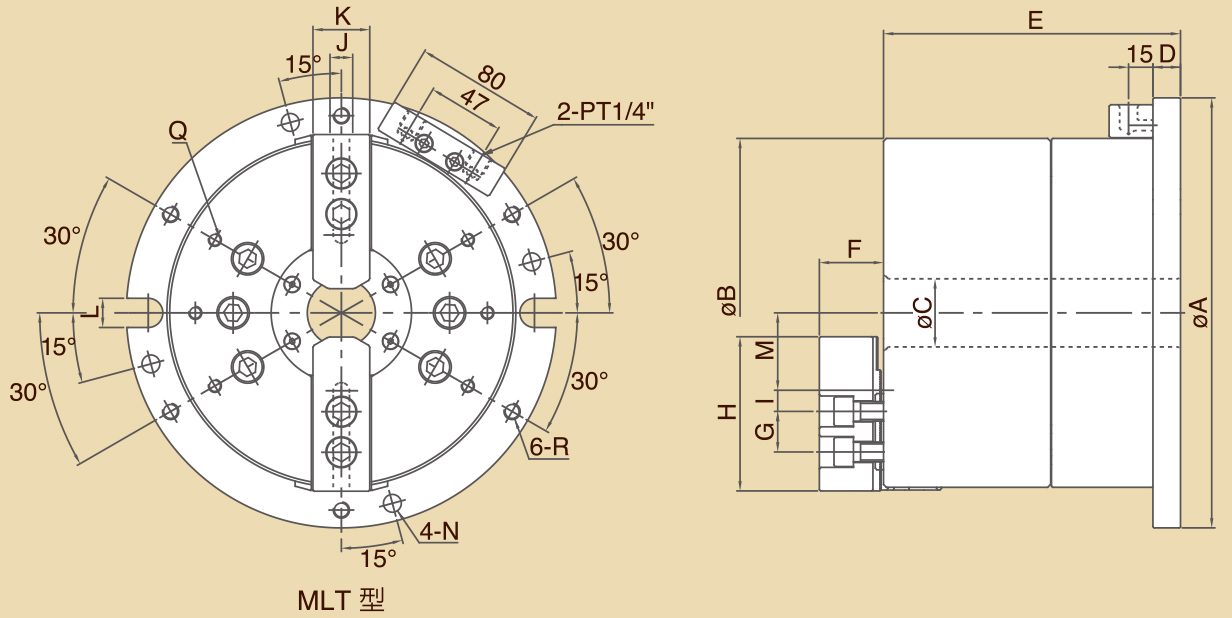

尺寸图
規格書
單位 / mm
| 型式 / 規格 | A | B | C | D | E | F | G | H |
| ML-06 | 224 | 173 | 36 | 17 | 160 | 37.5 | 20 | 73 |
| ML-08 | 265 | 215 | 42 | 17 | 183 | 39.5 | 25 | 95 |
| ML-10 | 315 | 256 | 61 | 20 | 211 | 43 | 30 | 110 |
| MLT-06 | 224 | 173 | 36 | 17 | 160 | 37.5 | 20 | 73 |
| MLT-08 | 265 | 215 | 42 | 17 | 183 | 39.5 | 25 | 95 |
| MLT-10 | 315 | 256 | 61 | 20 | 211 | 43 | 30 | 110 |
| 型式 / 規格 | I max. | I min. | J | K | L | M max. | M min. |
| ML-06 | 21.05 | 10.55 | 12 | 31 | 18 | 39.07 | 33.46 |
| ML-08 | 25.05 | 14.55 | 14 | 35 | 18 | 47.85 | 39.66 |
| ML-10 | 29.05 | 12.55 | 16 | 40 | 18 | 61.34 | 52.06 |
| MLT-06 | 21.05 | 10.55 | 12 | 31 | 18 | 39.07 | 33.46 |
| MLT-08 | 25.05 | 14.55 | 14 | 35 | 18 | 47.85 | 39.66 |
| MLT-10 | 29.05 | 12.55 | 16 | 40 | 18 | 61.34 | 52.06 |
| 型式 / 規格 | N max. | P min. | Q | R | 通孔直徑[Diameter](mm) |
| ML-06 | Ø11(PCDØ202) | 3-M8×1.25P(PCDØ140) | 3-M8×1.25P(PCDØ90) | M10×1.5P(PCDØ202) | 36 |
| ML-08 | Ø11(PCDØ243) | 3-M8×1.25P(PCDØ170) | 3-M8×1.25P(PCDØ120) | M10×1.5P(PCDØ243) | 42 |
| ML-10 | Ø13(PCDØ285) | 3-M12×1.75P(PCDØ220) | 3-M12×1.75P(PCDØ160) | M12×1.75P(PCDØ285) | 61 |
| MLT-06 | Ø11(PCDØ202) | - | 6-M10×1.5P(PCDØ145) | M10×1.5P(PCDØ202) | 36 |
| MLT-08 | Ø11(PCDØ243) | - | 6-M10×1.5P(PCDØ180) | M10×1.5P(PCDØ243) | 42 |
| MLT-10 | Ø13(PCDØ285) | - | 6-M12×1.75P(PCDØ225) | M12×1.75P(PCDØ285) | 61 |
| 型式 / 規格 | 活塞面積 (cm2) | 柱塞行程 (mm) | 爪行程 [直徑] (mm) | 最大靜夾持力 kgf (KN) | 最大設定油壓壓力 kgf/cm2 (Mpa) | 夾持範圍 |
| ML-06 | 85 | 15 | 10.8 | 4080 (40) | 29 (2.9) | Ø20~Ø173 |
| ML-08 | 154 | 22 | 16 | 5910 (58) | 24 (2.4) | Ø25~Ø215 |
| ML-10 | 199 | 25 | 18 | 7540 (74) | 23 (2.3) | Ø40~Ø256 |
| MLT-06 | 85 | 15 | 10.8 | 2650 (26) | 19 (1.9) | Ø20~Ø173 |
| MLT-08 | 154 | 22 | 16 | 3870 (38) | 16 (1.6) | Ø25~Ø215 |
| MLT-10 | 199 | 25 | 18 | 4990 (49) | 16 (1.6) | Ø40~Ø256 |
