品牌： 台湾千岛CHANDOX
爪数： 三爪
动力类型： 气动
特殊用途类型： 立式

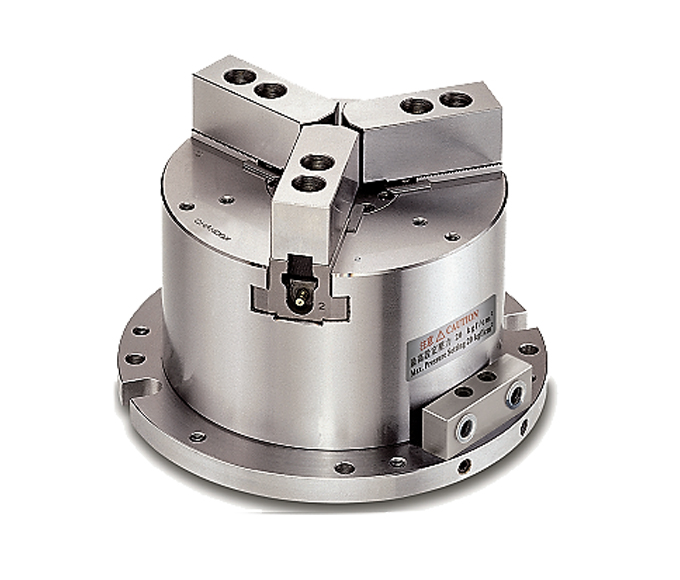

内藏式中空油压三爪夹盘
内藏式中空油压夹盘适用于工作台面的钻、铣加工而设计。
气缸防锈处理：在潮湿及工作环境较差的情况，气缸内部经防锈处理， 不会生锈或卡死。
防尘装置： 在工作台上的钻铣工作、切屑及冷却液不易进入夹盘内部， 确保夹盘的使用寿命及精度。
内藏式油缸特性：把油缸直接装置于夹头内部，更能确保连结的稳定性、提升夹持力，适用于重切削及夹持精度的保持，倍增机械效益。

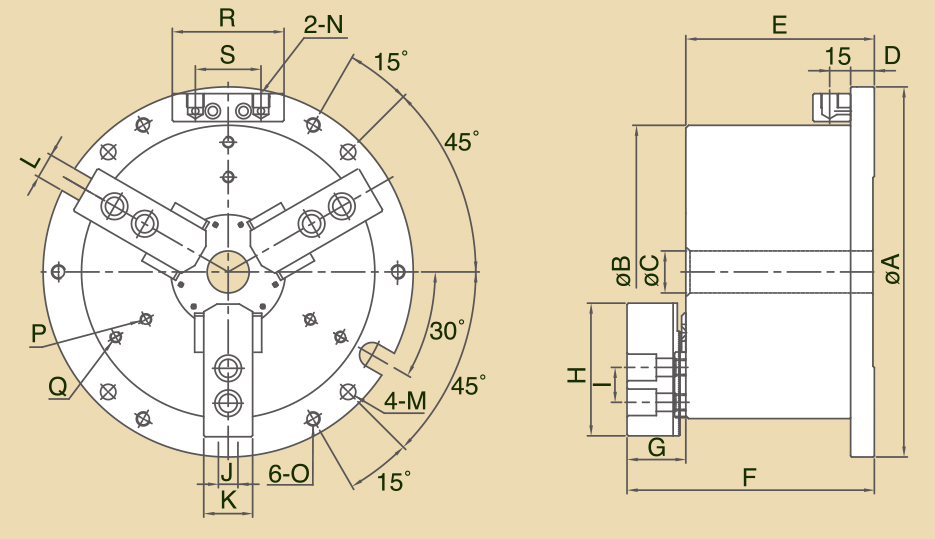

尺寸图
規格書
單位 / mm
| 型式 / 規格 | A | B | C | D | E | F | G | H | I | J | K | L | M | N | O | P | R | S |
| MO-04 | 157 | 115 | - | 15 | 77.5 | 104 | 26 | 49.5 | 14 | 10 | 23 | 13 | Ø9(PCD Ø135) | PT1/8 | M8×1.25P | 3-M8×1.25P (PCDØ90) | 64 | 47 |
| MO-05 | 185 | 135 | - | 15 | 95 | 128 | 33 | 62 | 14 | 10 | 25 | 13 | Ø9(PCD Ø165) | PT1/4 | M8×1.25P | 3-M8×1.25P (PCDØ100) | 80 | 47 |
| MO-06 | 224 | 169 | 25 | 16 | 118 | 158 | 40 | 73 | 20 | 12 | 31 | 18 | Ø11(PCD Ø202) | PT1/4 | M10×1.5P | 3-M8×1.25P (PCDØ134) | 80 | 47 |
| MO-08 | 265 | 210 | 30 | 20 | 138 | 180 | 42 | 95 | 25 | 14 | 35 | 18 | Ø11(PCD Ø243) | PT1/4 | M10×1.5P | 3-M10×1.5P (PCDØ136) | 80 | 47 |
| MO-10 | 315 | 254 | 52 | 23 | 150 | 196 | 46 | 110 | 30 | 16 | 40 | 18 | Ø13(PCD Ø285) | PT1/4 | M12×1.75P | 3-M12×1.75P (PCDØ170) | 80 | 47 |
| MO-12 | 375 | 304 | 80 | 23 | 165 | 219 | 54 | 129 | 30 | 21 | 50 | 18 | Ø17(PCD Ø340) | PT3/8 | M16×2P | 3-M12×1.75P (PCDØ200) | 80 | 55 |
| ML-08 | 265 | 210 | 30 | 20 | 138 | 180 | 42 | 95 | 25 | 14 | 35 | 18 | Ø11(PCD Ø243) | PT1/4 | M10×1.5P | 3-M10×1.5P (PCDØ136) | 80 | 47 |
| MOT-04 | 157 | 115 | - | 15 | 77.5 | 104 | 26 | 49.5 | 14 | 10 | 23 | 13 | Ø9(PCD Ø135) | PT1/8 | M8×1.25P | 2-M8×1.25P (PCDØ90) | 64 | 47 |
| MOT-05 | 185 | 135 | - | 15 | 95 | 128 | 33 | 62 | 14 | 10 | 25 | 13 | Ø9(PCD Ø165) | PT1/4 | M8×1.25P | 2-M8×1.25P (PCDØ100) | 80 | 47 |
| MOT-06 | 224 | 169 | 25 | 16 | 118 | 158 | 40 | 73 | 20 | 12 | 31 | 18 | Ø11(PCD Ø202) | PT1/4 | M10×1.5P | 2-M8×1.25P (PCDØ134) | 80 | 47 |
| MOT-08 | 265 | 210 | 30 | 20 | 138 | 180 | 42 | 95 | 25 | 14 | 35 | 18 | Ø11(PCD Ø243) | PT1/4 | M10×1.5P | 2-M10×1.5P (PCDØ136) | 80 | 47 |
| MOT-10 | 315 | 254 | 52 | 23 | 150 | 196 | 46 | 110 | 30 | 16 | 40 | 18 | Ø13(PCD Ø285) | PT1/4 | M12×1.75P | 2-M12×1.75P (PCDØ170) | 80 | 47 |
| 型式 / 規格 | Q | 活塞面積 (cm2) | 柱塞行程 (mm) | 爪行程(直徑) mm | 最大靜夾持力 kgf (KN) | 最大設定 油壓壓力 kgf/cm2 (Mpa) | 空壓夾持力 7 kgf/cm2 (0.7Mpa) | 淨重 (kg) | 夾持範圍 |
| MO-04 | - | 57 | 9 | 3.8 | 2400 (23.5) | 15 (1.5) | 930 (9.1) | 7.05 | Ø9~Ø115 |
| MO-05 | - | 74 | 10 | 5.4 | 3285 (32.2) | 20 (2.0) | 950 (9.3) | 11.2 | Ø12~Ø135 |
| MO-06 | - | 97 | 12 | 5.5 | 5040 (49.4) | 20 (2.0) | 1450 (14.2) | 21.0 | Ø15~Ø169 |
| MO-08 | 3-M10×1.5P (PCDØ186) | 156 | 16 | 7.4 | 8100 (79.4) | 20 (2.0) | 2350 (23.0) | 36.8 | Ø20~Ø210 |
| MO-10 | 3-M12×1.75P (PCDØ230) | 235 | 19 | 8.8 | 12210 (119.7) | 20 (2.0) | 3550 (34.8) | 56.4 | Ø33~Ø254 |
| MO-12 | 3-M12×1.75P (PCDØ260) | 292 | 23 | 10.6 | 14500 (142.1) | 20 (2.0) | 4400 (43.1) | 88.5 | Ø40~Ø304 |
| ML-08 | 3-M10×1.5P (PCDØ186) | 156 | 16.5 | 12 | 5202 (51) | 20 (2.0) | 1500 (14.7) | 37.6 | Ø20~Ø210 |
| MOT-04 | - | 57 | 9 | 3.8 | 1900 (18.6) | 12 (1.2) | 930 (9.1) | 6.9 | Ø9~Ø115 |
| MOT-05 | - | 74 | 10 | 5.4 | 2620 (25.6) | 16 (1.6) | 950 (9.3) | 11.2 | Ø12~Ø135 |
| MOT-06 | - | 97 | 12 | 5.5 | 4030 (39.5) | 16 (1.6) | 1450 (14.2) | 21.0 | Ø15~Ø169 |
| MOT-08 | 2-M10×1.5P (PCDØ186) | 156 | 16 | 7.4 | 6480 (63.5) | 16 (1.6) | 2350 (23.0) | 36.8 | Ø20~Ø210 |
| MOT-10 | 2-M12×1.75P (PCDØ230) | 235 | 19 | 8.8 | 9760 (95.6) | 16 (1.6) | 3550 (34.8) | 56.4 | Ø33~Ø254 |
