品牌： 台湾千岛CHANDOX
爪数： 三爪
动力类型： 液压
特殊用途类型： 立式
NEW

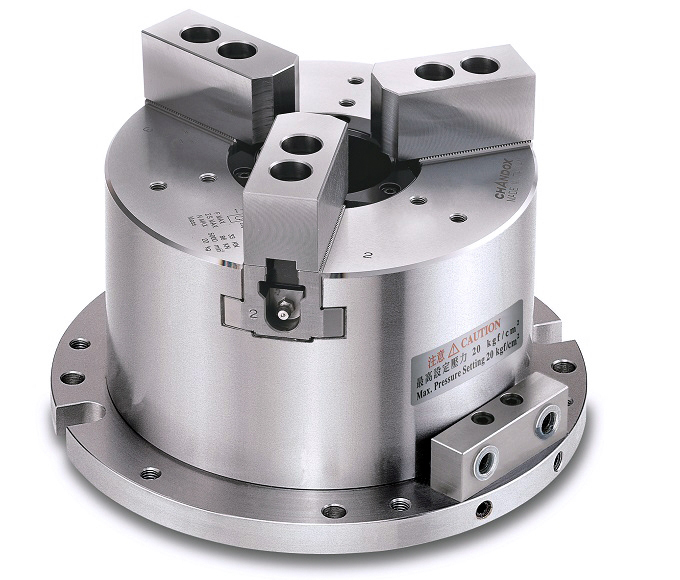

大孔径内藏式油压夹盘
内藏式中空油压夹盘适用于工作台面的钻铣而设计。
气缸防锈处理：在潮湿及工作环境较差的情况，气缸内部经防锈处理， 不会生锈或卡死。
防尘装置： 在工作台上的钻铣工作、切屑及冷却液不易进入夹盘内部， 确保夹盘的使用寿命及精度。
内藏式油缸特性：把油缸直接装置于夹头内部，更能确保连结的稳定性、提升夹持力，适用于重切削及夹持精度的保持，倍增机械效益。

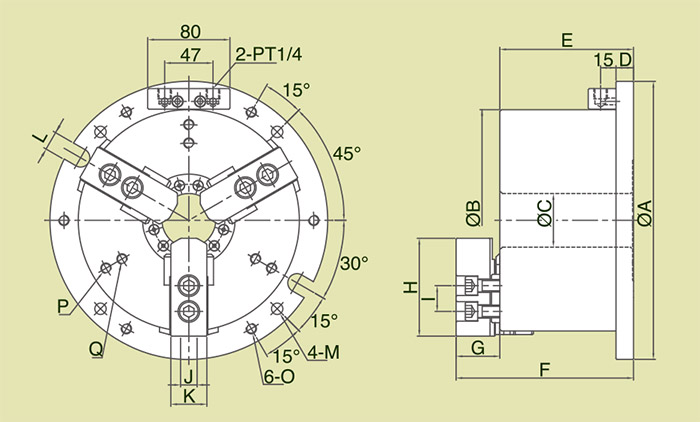

尺寸图
規格書
單位 / mm
| 型式 / 規格 | A | B | C | D | E | F | G | H | I | J | K | L | M | O | P |
| MB-06 | 228 | 173 | 45 | 16 | 118 | 158 | 40 | 73 | 20 | 12 | 31 | 18 | 4-Ø11 (PCDØ202) | M10 x 1.5P | 3-M8 x 1.25P (PCDØ134) |
| MB-08 | 270 | 215 | 52 | 17 | 130 | 172.5 | 42 | 95 | 25 | 14 | 35 | 18 | 4-Ø11 (PCDØ243) | M10 x 1.5P | 3-M10 x 1.5P (PCDØ150) |
| MB-10 | 315 | 256 | 75 | 19 | 146 | 190.5 | 46 | 110 | 30 | 16 | 40 | 18 | 4-Ø13 (PCDØ285) | M12 x 1.75P | 3-M12 x 1.75P (PCDØ182) |
| 型式 / 規格 | Q | 活塞面積 (cm2) | 柱塞行程 (mm) | 爪行程 (直徑) (mm) | 最大靜夾持力 kgf (KN) | 最大設定油壓壓力 kgf/cm2 | 夾持範圍 | 空壓夾持力 7kgf/cm2 (0.7Mpa) kgf (KN) | 淨重 (kg) | ||||||||||
| MB-06 | -- | 97 | 12 | 5.5 | 5040 | (49.4) | 20 (2.0) | Ø20~Ø173 | 1450(14.2) | 21.7 | |||||||||
| MB-08 | 3-M10×1.5P ( PCDØ186) | 156 | 16 | 7.4 | 8100 | (79.4) | 20 (2.0) | Ø25~Ø215 | 2350(23.0) | 35.5 | |||||||||
| MB-10 | 3-M12×1.75P ( PCDØ232) | 226 | 19 | 8.8 | 12330 | (120.9) | 21 (2.1) | Ø37~Ø256 | 3400(33.3) | 54 | |||||||||
| Model | 2D pdf | 2D dwg | 3D step |
|---|
