品牌： 台湾佳贺固力普AUTOGRIP
动力分类： 中空
结构分类： 油缸回转缸
功能分类： 高速型

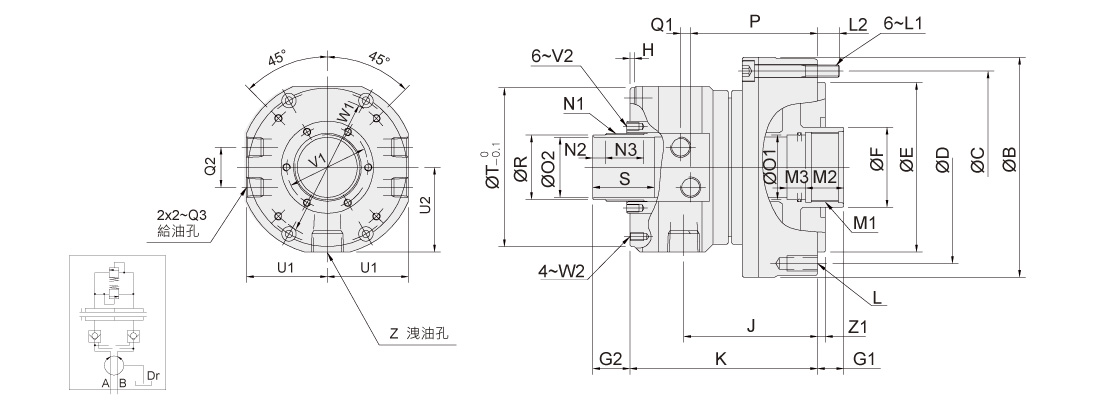

| 型号 | A (I.D.) | B | C | D | E (h7) | F | G1 (max.) | G1 (min.) | G2 (max.) | G2 (min.) | H | J | K | L | L1 | L2 | M1 | M2 | M3 | N1 | N2 | N3 | O1 (H8) | O2 (H8) | P | Q1 | Q2 | Q3 | R (g7) | S | T | U1 | U2 | V1 | V2 | W1 | W2 | Z | Z1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TR-539 | 107 | 143 | 125 | 125 | 110 | 52 | 15 | 0 | 34 | 19 | 4 | 97 | 133 | 6-M10x20 | M8x60 | 12 | M45x1.5 | 25 | 12 | M44x1.5 | 8 | 25 | 42 | 39 | 92.5 | 6.5 | 26 | RC1/4 | 42 | 40 | 103 | 52.5 | 55 | 53 | M5x8 | 90 | M5x9 | RC1/2 | 5 |
| TR-646 | 128 | 165 | 147 | 147 | 130 | 65 | 15 | 0 | 34 | 19 | 3.5 | 97 | 135 | 12-M10x20 | M8x60 | 11.5 | M55x2 | 25 | 13 | M52x1.5 | 8 | 25 | 50 | 46 | 95 | 5 | 32 | RC3/8 | 50 | 50 | 116 | 59 | 62 | 61.5 | M5x9 | 98 | M5x9 | RC1/2 | 5 |
| TR-853 | 145 | 185 | 165 | 170 | 130 | 70 | 20 | 0 | 47 | 27 | 4.5 | 118.5 | 160 | 12-M10x20 | M8x75 | 12 | M60x2 | 30 | 15 | M58x1.5 | 8 | 30 | 55 | 53 | 114 | 8 | 34 | RC3/8 | 56 | 50 | 128 | 65 | 67 | 70 | M5x10 | 110 | M6x11 | RC1/2 | 5 |
| TR-1075 | 170 | 212 | 190 | 190 | 160 | 95 | 25 | 0 | 52 | 27 | 4.5 | 129.5 | 181 | 12-M10x20 | M10x1.5 | 16 | M85x2 | 35 | 15 | M84x2 | 9 | 33 | 80 | 75 | 123.5 | 12 | 40 | RC1/2 | 81 | 50 | 164 | 83 | 86 | 95 | M5x10 | 155 | M6x11 | RC3/4 | 5 |
| 型号 | 活塞面积-押侧 cm2 | 活塞面积-拉侧 cm2 | 行程 (mm) | 最高回转数 min-1(r.p.m.) | 最高使用压力 MPa(kgf/cm2) | I kg‧m2 | 重量 (kg) | 总泄漏量 lit./min |
|---|---|---|---|---|---|---|---|---|
| TR-539 | 72.4 | 67.1 | 15 | 8000 | 4.0(40) | 0.01 | 6.8 | 3 |
| TR-646 | 105 | 93.9 | 15 | 7000 | 4.0(40) | 0.015 | 9.5 | 3 |
| TR-853 | 135.3 | 125 | 20 | 6300 | 4.0(40) | 0.032 | 11.5 | 3.9 |
| TR-1075 | 170 | 155 | 25 | 4500 | 4.0(40) | 0.065 | 18 | 4.2 |
| Model | 2D pdf | 2D dwg | 3D step |
|---|---|---|---|
| TR-539 |
|
|
|
| TR-646 |
|
|
|
