中实油压回转缸逆装置)(含止逆装置)(含止逆装置)
L-RA:注气型
备注: 油压缸搭配油压夹头须另外订制
注气型 :
内建切削液回转接头，安装轻巧便利
规格书
单位/ mm

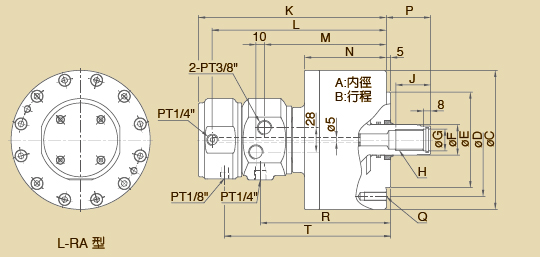

| 型式/ 规格 | A | B | C | D | E (h7) | F | G (H8) | H | |||||||||
| L1020RA | 105 | 20 | 135 | 100 | 80 | 30 | 21 | M20x2.5P | |||||||||
| L1225RA | 125 | 25 | 160 | 130 | 110 | 35 | 25 | M24x3P | |||||||||
| L1530RA | 150 | 30 | 190 | 130 | 110 | 45 | 32 | M30x3.5P |
| 型式/ 规格 | J | K | L | M | N | P max. | P min. | Q | |||||||||
| L1020RA | 35 | 208 | 193.5 | 132 | 86 | 45 | 25 | 6-M10x1.5P | |||||||||
| L1225RA | 45 | 216 | 201.5 | 140 | 94 | 51 | 26 | 6-M12x1.75P | |||||||||
| L1530RA | 45 | 225 | 210.5 | 149 | 105 | 56 | 26 | 12-M12x1.75P |
| 型式/ 规格 | R | T | 活塞行程 (mm) | 最高回转数 rpm(min -1 ) | 惯性矩 (kg．m 2 ) | 流量 (ι/min) | 最高使用压力 | |
| kgf/cm 2 | (Mpa) | |||||||
| L1020RA | 137 | 178 | 20 | 6000 | 0.013 | 1.2 | 40 | (3.9) |
| L1225RA | 145 | 186 | 25 | 6000 | 0.023 | 1.2 | 40 | (3.9) |
| L1530RA | 154 | 195 | 30 | 5500 | 0.048 | 1.2 | 40 | (3.9) |
| 式/ 规格 | 活塞面积 | 最大推(拉)力 | 注气孔最高使用压力 | 注水孔最高使用压力 | ||||
| 推力侧 | 拉力侧 | 推力侧 kgf (KN) | 拉力侧 kgf (KN) | kgf/cm 2 | (Mpa) | kgf/cm 2 | (Mpa) | |
| L1020RA | 85 | 79 | 3100 (30.4) | 3000 (29.4) | 8 | (0.8) | - | - |
| L1225RA | 121 | 113 | 4400 (43.1) | 4200 (41.2) | 8 | (0.8) | - | - |
| L1530RA | 175 | 160 | 6300 (61.8) | 6000 (58.8) | 8 | (0.8) | - | - |
| Model | 2D pdf | 2D dwg | 3D step |
|---|
