品牌： 台湾佳贺固力普AUTOGRIP
爪数： 单爪
动力类型： 液压
特殊用途类型： 中空

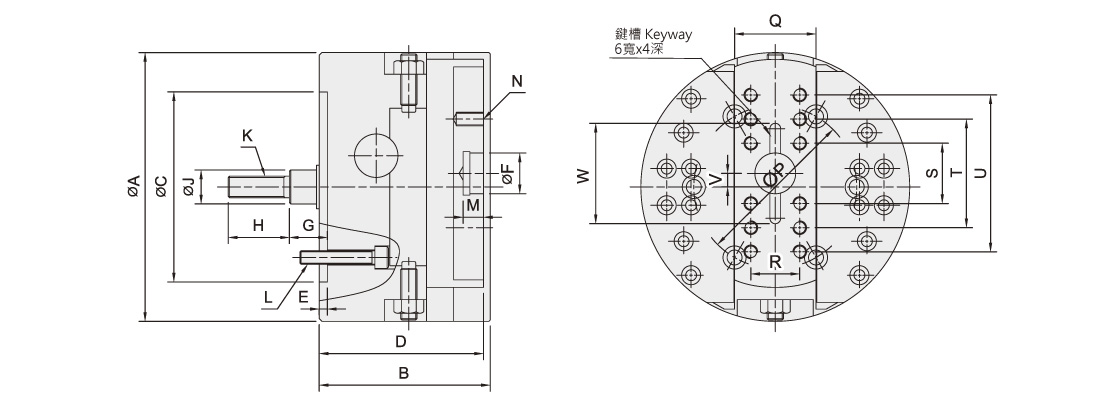

| 型号 | A | B | C (H7) | D | E | F (H7) | G max. | G min. | H | J | K | L | M | N | P | Q | R | S | T | U | V | W |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FA-615 | 150 | 107 | 110 | 102 | 5 | 25 | 40 | 25 | 35 | 20 | M12x1.75 | 3-M10x40 | 12 | 8-M8x16 | 82.6 | 50 | 32 | 32 | 68 | - | ±7.5 | 56 |
| FA-830 | 198 | 126 | 140 | 121 | 6 | 30 | 54 | 24 | 45 | 25 | M16x2 | 6-M10x55 | 15 | 12-M10x20 | 120 | 60 | 36 | 40 | 80 | 120 | ±15 | 66 |
| FA-1570 | 400 | 200 | 300 | 192 | 6 | 60 | 110 | 40 | 75 | 50 | M30x3.5 | 6-M20x90 | 15 | 8-M16x20 | 235 | 120 | 80 | 130 | 260 | - | ±17.5 | - |
| 型号 | 楔心行程 (mm) | 滑座行程 (mm) | 最高回转数 min-1(r.p.m.) | 容许最大入力 kN (kgf) | 最大进给速度 mm/min. | 重量 (kg) | 适用回转缸 | 最大使用压力 MPa(kgf/cm2) |
|---|---|---|---|---|---|---|---|---|
| FA-610 | 18 | 10 | 1200 | 2.8(280) | 300 | 14.5 | RS-6520N | 1.0(10) |
| FA-812 | 21 | 12 | 800 | 4.4(450) | 240 | 28.5 | RS-6530N | 1.6(16) |
| Model | 2D pdf | 2D dwg | 3D step |
|---|---|---|---|
| FA-615 |
|
|
|
| FA-830 |
|
|
|
| FA-1570 |
|
|
|
