品牌： 台湾佳贺固力普AUTOGRIP
爪数： 三爪
动力类型： 液压
特殊用途类型： 内张

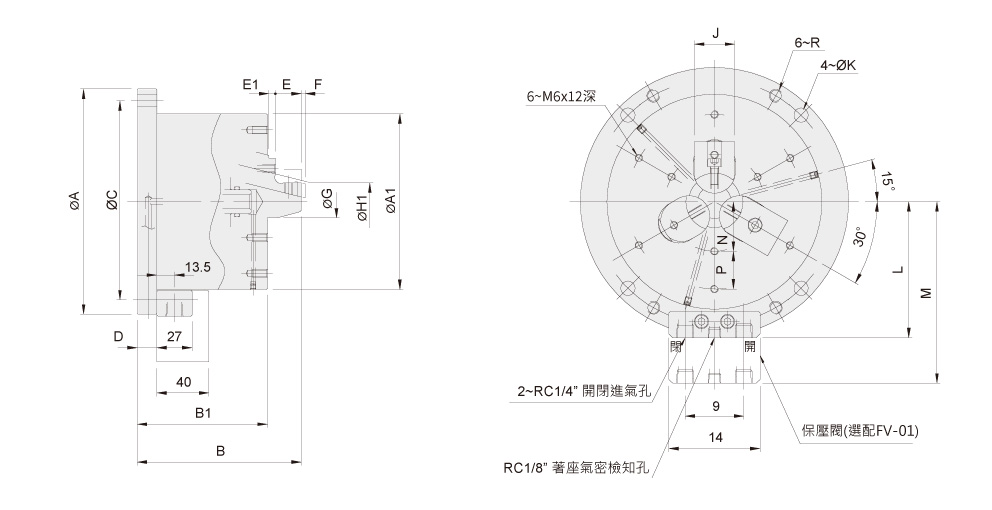

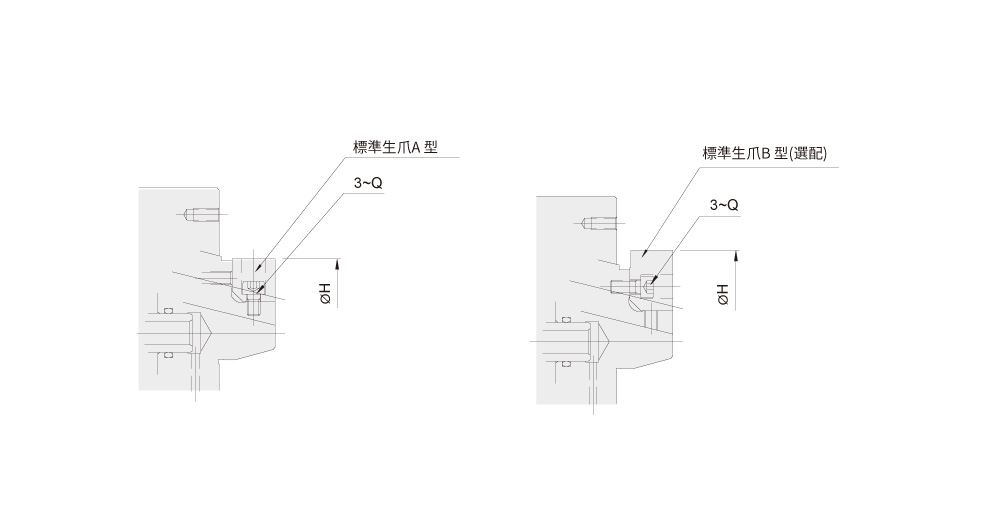

| 型号 | A(h7) | A1 | B | B1 | C | D | E | E1 | Fmax. | Fmin | G | TypeA H max. | TypeA H min. | TypeB H max. | TypeB H min. | H1max. | H1min. | J | K | L | M | N | P | Q | R |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SE-305 | 173 | 135 | 126 | 100 | 155 | 15 | 20 | 5 | 3 | -3 | 25 | 68 | 50 | 83 | 67 | 50 | 29 | 25 | 9 | 88 | 123 | 27.5 | 27.5 | 3~M6 | M8x1.25 |
| SE-306 | 206 | 168 | 140 | 108 | 188 | 18 | 23 | 7 | 5 | -5 | 40 | 90 | 70 | 110 | 89 | 70 | 44 | 31 | 11 | 104.5 | 139.5 | 38 | 29 | 3~M6 | M10x1.5 |
| SE-308 | 248 | 210 | 164 | 119 | 230 | 18 | 30 | 9 | 5 | -5 | 49 | 110 | 90 | 150 | 108 | 90 | 50 | 35 | 11 | 125.5 | 160.5 | 50 | 35 | 3~M8 | M10x1.5 |
| 型号 | 爪行程(直径) (mm) | 最大 夹持 直径 (mm) | 最小 夹持 直径 (mm) | 最大夹持力-气压 kN (kgf) | 最大夹持力-油压 kN (kgf) | 最大使用压力-气压 MPa(kgf/cm) | 最大使用压力-油压 MPa(kgf/cm) | 最低使用压力 kgf/cm2 | 空气消耗量 lit.(使用压力6.0 kgf/cm2) | 重量 (kg) |
|---|---|---|---|---|---|---|---|---|---|---|
| SE-305 | 3 | 83 | 29 | 14.3(1459) | 41.0(4181) | 0.7(7) | 1.3(13) | 2 | 0.46 | 14.6 |
| SE-306 | 5 | 110 | 44 | 20.0(2040) | 57.0(5812) | 0.7(7) | 1.3(13) | 2 | 0.58 | 20 |
| SE-308 | 5 | 150 | 50 | 32.0(3263) | 78.0(7954) | 0.7(7) | 1.3(13) | 2 | 1.02 | 33 |
| Model | 2D pdf | 2D dwg | 3D step |
|---|---|---|---|
| SE-305 |
|
|
|
| SE-306 |
|
|
|
| SE-308 |
|
|
|
