品牌： 台湾佳贺固力普AUTOGRIP
爪数： 三爪
动力类型： 液压
特殊用途类型： 立式

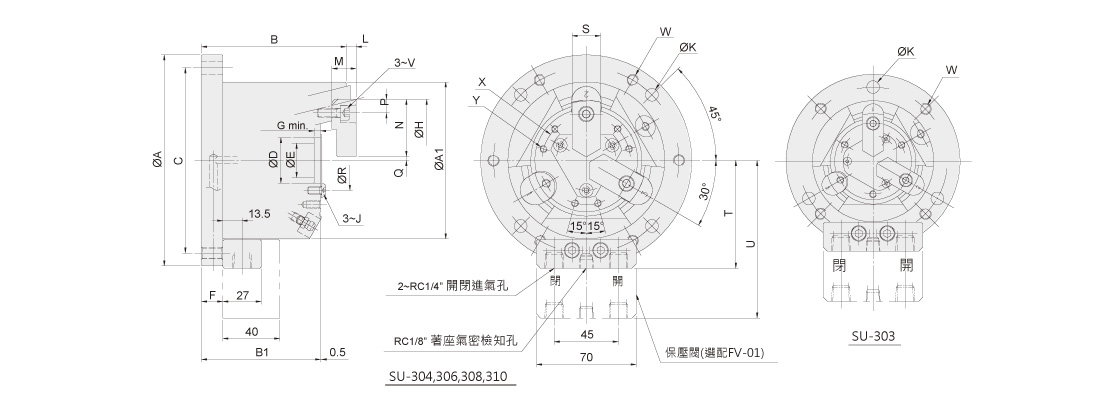

| 型号 | A(h7) | A1 | B | B1 | C | D(H6) | E | F | G | H(H6) | J | K | L max. | L min. | M | N | P | Q max. | Q min. | R | S | T | U | V | W | X(p.c.d) | Y |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SU-303 | 122 | 85 | 80.5 | 68 | 104 | 28 | 22 | 12 | 3.5 | 66 | M3 | 3~9 | 5 | 1 | 12 | 30 | 7 | 3.5 | 2.5 | 36 | 15 | 63 | 98 | M5 | 4~M8x1.25 | 46 | 3~M5x10 |
| SU-304 | 148 | 110 | 101.5 | 83.5 | 130 | 32 | 24 | 15 | 4.5 | 84 | M5 | 4~9 | 7 | 1 | 17 | 40 | 9.5 | 2.75 | 1.25 | 42 | 20 | 75.5 | 110.5 | M6 | 6~M8x1.25 | 62 | 6~M5x10 |
| SU-306 | 206 | 168 | 136.5 | 104 | 188 | 35 | 25 | 18 | 6 | 129 | M5 | 4~11 | 15 | 5 | 30 | 50 | 17 | 15.75 | 13.25 | 49 | 30 | 104.5 | 139.5 | M10 | 6~M10x1.5 | 72 | 6~M6x12 |
| SU-308 | 248 | 210 | 152 | 115 | 230 | 55 | 45 | 18 | 7 | 156 | M6 | 4~11 | 17 | 7 | 34 | 63 | 20.5 | 16.25 | 13.75 | 71 | 35 | 125.5 | 160.5 | M12 | 6~M10x1.5 | 95 | 6~M6x12 |
| SU-310 | 300 | 254 | 181 | 131 | 280 | 65 | 53 | 20 | 7 | 187 | M8 | 4~13 | 9 | -1 | 39 | 74 | 23 | 20.75 | 18.25 | 85 | 40 | 147.5 | 182.5 | M14 | 6~M12x1.75 | 115 | 6~M6x12 |
| 型号 | 爪行程(直径) (mm) | 最大 夹持 直径 (mm) | 最小 夹持 直径 (mm) | 最大夹持力-气压 kN (kgf) | 最大夹持力-油压 kN (kgf) | 最大使用压力-气压 MPa(kgf/cm2) | 最大使用压力-油压 MPa(kgf/cm2) | 最低使用压力 kgf/cm2 | 空气消耗量 lit.(使用压力6.0 kgf/cm2) | 重量 (kg) |
|---|---|---|---|---|---|---|---|---|---|---|
| SU-303 | 2 | 42 | 4 | 5.2(530) | 12.8(1305) | 0.6(6) | 1.3(13) | 2 | 0.16 | 5.7 |
| SU-304 | 3 | 60 | 5 | 6.7(683) | 16.0(1632) | 0.6(6) | 1.3(13) | 2 | 0.26 | 7.4 |
| SU-306 | 5 | 105 | 31 | 18.5(1886) | 40.0(4079) | 0.6(6) | 1.3(13) | 2 | 0.58 | 18 |
| SU-308 | 5 | 132 | 32 | 37.0(3773) | 80.0(8158) | 0.6(6) | 1.3(13) | 2 | 1.02 | 31.5 |
| SU-310 | 5 | 163 | 44 | 46.2(4710) | 100.0(10100) | 0.6(6) | 1.3(13) | 2 | 2.11 | 53 |
| Model | 2D pdf | 2D dwg | 3D step |
|---|---|---|---|
| SU-304 |
|
|
|
| SU-306 |
|
|
|
| SU-308 |
|
|
|
