大孔径中空气动卡盘

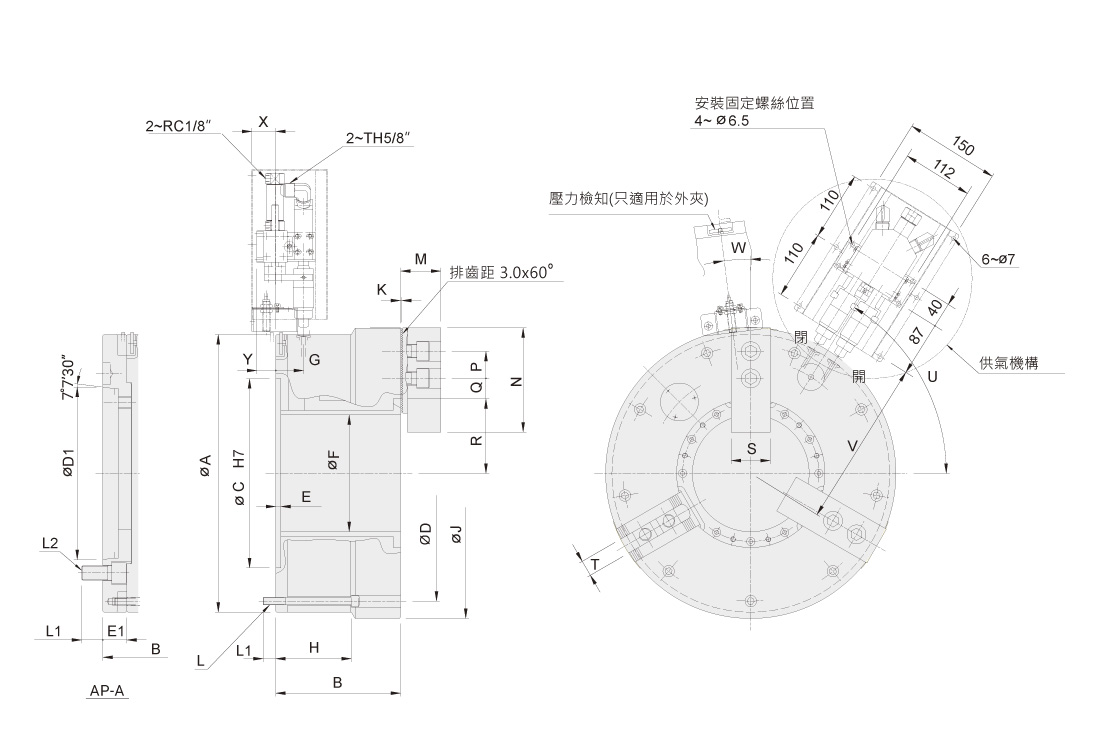

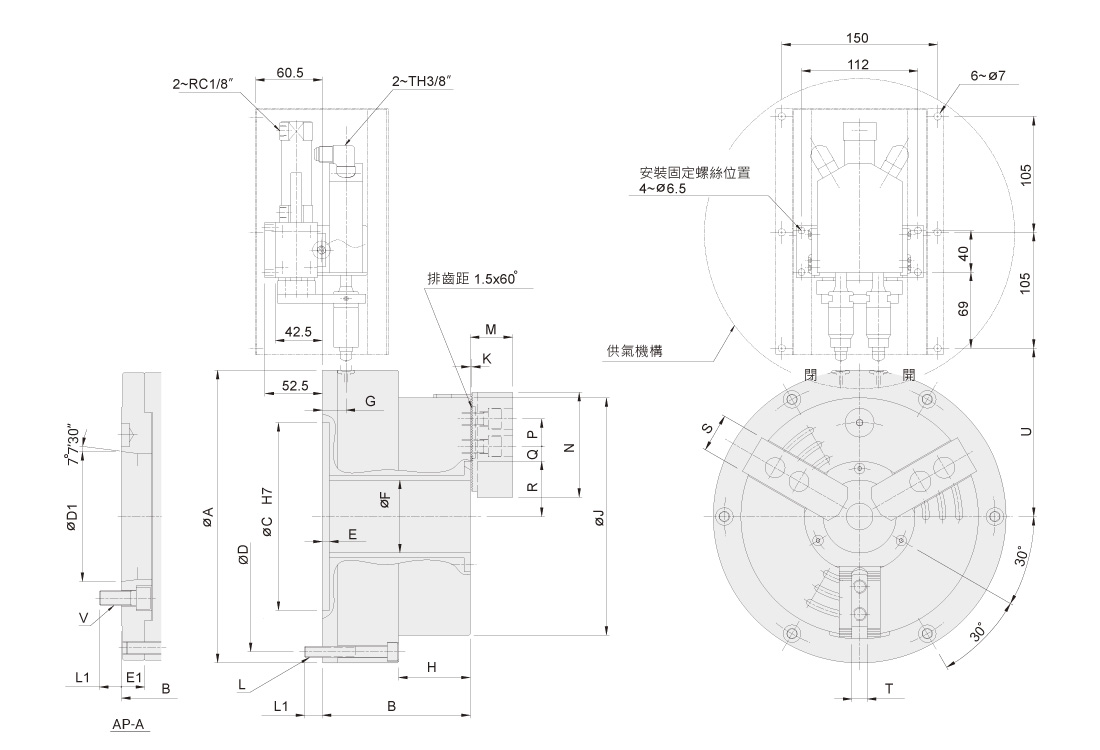

型号	-	A	B	B	C	D	D1	E	E1	F	G	H	J	K	L	L1	L1	L2	M	N	P	Q max.	Q min.	R max.	R min.	S	T	U	V	W	X	Y
AP-52	A6	235	121	140	170	215	106.38	6.5	19	52	21.5	58.5	170	2	6~M10	15	18	-	37	73	20	21.2	9.2	38	35.1	31	12	145.5	6~M12	-	-	-
AP-66	A6	265	134	153	170	245	106.38	6.5	19	66	21.5	65	215	2	6~M10	16	18	-	38	95	25	23.7	8.7	50.2	46.4	35	14	159.5	6~M12	-	-	-
AP-86	A8	315	142	169	220	295	139.72	6.5	27	86	21.5	67	268	2	6~M10	16	24	-	43	110	30	32.2	12.7	62.2	57.8	40	16	184.5	6~M16	-	-	-
AP-115	A8	370	154	181	220	350	139.72	6.5	27	115	21.5	69	330	2	6~M10	16	24	-	51	130	30	44.7	14.7	77	71.7	50	21	212	6~M16	-	-	-
AP-145	A11	400	198	231	300	365	196.87	8	33	145	34	120	420	3.5	9~M12	20	31	6~M20	63.7	165	43	53.5	23.5	98	91	62	25.5	57°	242	0°	38	20
AP-185	A15	460	198	238	300	405	285.78	8	40	185	44	120	460	3.5	9~M12	20	35	6~M24	63.7	165	43	53.5	23.5	118	111	62	25.5	58°	272	7°	38	20
AP-230	A15	515	226	266	380	483	285.78	8	40	230	49	145	535	3.5	6~M16	24	35	6~M24	71.7	180	60	48.5	18.5	145	136.5	64	25.5	30°	300	7°	33	15
AP-275	A20	560	232	272	380	528	412.78	8	40	275	52	152	580	3.5	6~M16	24	35	6~M24	71.7	180	60	48.5	18.5	167.5	159	64	25.5	30°	322	7°	30	12
AP-320	A20	615	256	306	520	580	412.78	8	50	320	55	116.5	658	3.5	9~M16	25	33	6~M24	81.5	210	60	60.5	24.5	190	181.5	74	30	52°	350	7°	27	9
AP-375	A20	690	272	322	520	650	412.78	8	50	375	55	127	738	3.5	9~M16	28	33	6~M24	81.5	210	60	66.5	24.5	223.5	211.5	74	30	52°	387	7°	27	9

型号	-	通孔径 Dia (mm)	爪行程(直径) (mm)	最大夹持直径 (mm)	最小夹持直径 (mm)	最大使用压力 MPa(kgf/cm2)	最大夹持力 kN (kgf)	最高回转数 min-1(r.p.m.)	I kg‧m2	重量 (kg)	重量 (kg)	空气消耗量 lit.(使用压力 6kgf/cm2)
AP-52	A6	52	5.9	170	15	0.6(6.1)	40.4(4118)	4200	0.2	26	27	3.1
AP-66	A6	66	7.6	215	24	0.6(6.1)	51.0(5185)	3500	0.4	38	39	5.1
AP-86	A8	86	8.9	268	43	0.6(6.1)	76.0(7723)	3200	0.7	58	60	8.7
AP-115	A8	115	10.6	330	55	0.6(6.1)	80.0(8155)	3000	1.7	92	95	12
AP-145	A11	145	14	420	62	0.6(6.1)	85.0(8667)	1700	3.8	156	182	17.8
AP-185	A15	185	14	460	100	0.6(6.1)	110.0(11216)	1300	6	188	223	22
AP-230	A15	230	17	535	170	0.6(6.1)	125.0(12742)	1300	11.1	265	310	34
AP-275	A20	275	17	580	200	0.6(6.1)	140.0(14271)	1100	15.5	301	346	39
AP-320	A20	320	17	658	200	0.6(6.1)	184.0(18762)	1000	27.2	415	505	45
AP-375	A20	375	24	738	260	0.6(6.1)	188.0(19115)	850	44.2	530	545	55
