品牌： 台湾佳贺固力普AUTOGRIP
爪数： 三爪
动力类型： 液压
特殊用途类型： 后拉

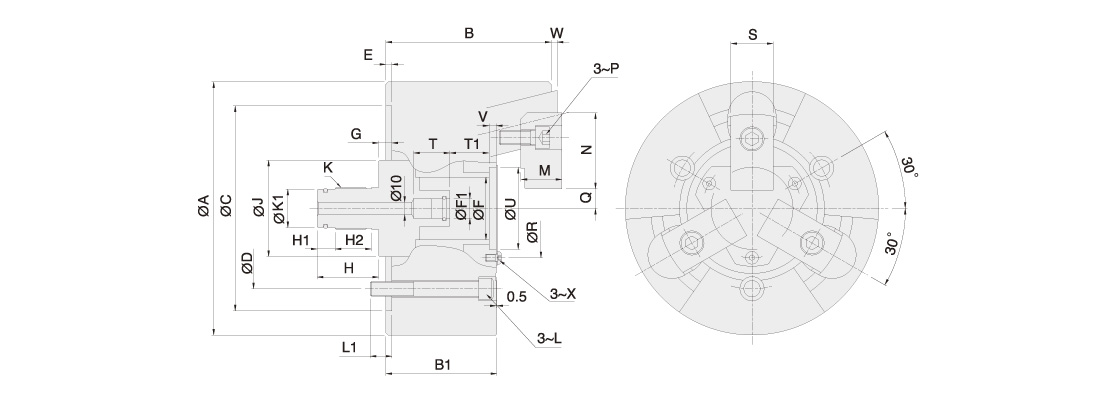

| 型号 | A | B | B1 | C(H6) | D | E | F(H8) | G max. | G min. | H | J | K | L | L1 | M | N | P | Type A Q max. | Type A Q min. | Type B Q max. | Type B Q min. | Q1max. | Q1min. | R | S | T | U (p.c.d) | V(p.c.d) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3E-05 | 135 | 98 | 72 | 110 | 82.6 | 25 | 18 | 18 | 12 | 25 | 8 | M16 | M10 | 15 | 20 | 25 | M6 | 68 | 50 | 83 | 67 | 50 | 29 | 25 | M6X12 | 110 | 55 | 110 |
| 3E-06 | 165 | 112 | 80 | 140 | 104.8 | 35 | 18 | 22 | 12 | 30 | 8 | M16 | M10 | 16 | 23 | 31 | M6 | 90 | 70 | 110 | 89 | 70 | 44 | 40 | M6X12 | 130 | 76 | 134 |
| 3E-08 | 210 | 135 | 90 | 170 | 133.4 | 40 | 21 | 22 | 12 | 36 | 10 | M20 | M12 | 18 | 30 | 35 | M8 | 110 | 90 | 150 | 108 | 90 | 50 | 49 | M6X12 | 170 | 100 | 170 |
| 3E-10 | 254 | 152 | 102 | 220 | 171.4 | 50 | 25 | 25 | 15 | 48 | 10 | M24 | M16 | 23 | 35 | 40 | M10 | 127 | 110 | 190 | 125 | 110 | 60 | 59 | M8X16 | 210 | 120 | 210 |
| 型号 | 楔心行程 (mm) | 爪行程(直径) (mm) | 最大夹持直径 (mm) | 最小夹持直径 (mm) | 容许最大入力 kN (kgf) | 最大夹持力 kN (kgf) | 最高回转数 min-1(r.p.m.) | I kg‧m2 | 重量 (kg) | 适用回转缸 | 最大使用压力 MPa(kgf/cm2) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 3U-205K | 6 | 3 | 84 | 15 | 13.9(1420) | 39.7(4050) | 8000 | 0.018 | 6.8 | RL-100,RL-A100N | 2.0(20) |
| 3U-206K | 10 | 5 | 105 | 24 | 17.9(1830) | 57.8(5900) | 7000 | 0.055 | 14.9 | RL-100,RL-A100N | 2.5(25) |
| 3U-208K | 12 | 6 | 132 | 25 | 25.0(2550) | 80.0(8150) | 6000 | 0.14 | 25.8 | RL-125, RL-A125N | 2.2(22) |
| 3U-210K | 10 | 5 | 163 | 34 | 31.0(3160) | 100(10100) | 4500 | 0.36 | 44 | RL-125, RL-A125N | 3.1(31) |
| 3U-212K | 10 | 5 | 210 | 81 | 35.0(3570) | 100(10100) | 3600 | 0.68 | 63.8 | RL-125, RL-A125N | 3.1(31) |
| Model | 2D pdf | 2D dwg | 3D step |
|---|---|---|---|
| 3U-205K |
|
|
|
| 3U-206K |
|
|
|
| 3U-208K |
|
|
|
| 3U-210K |
|
|
|
| 3U-212K |
|
|
|
