品牌： 台湾佳贺固力普AUTOGRIP
爪数： 三爪
动力类型： 液压
特殊用途类型： 中实

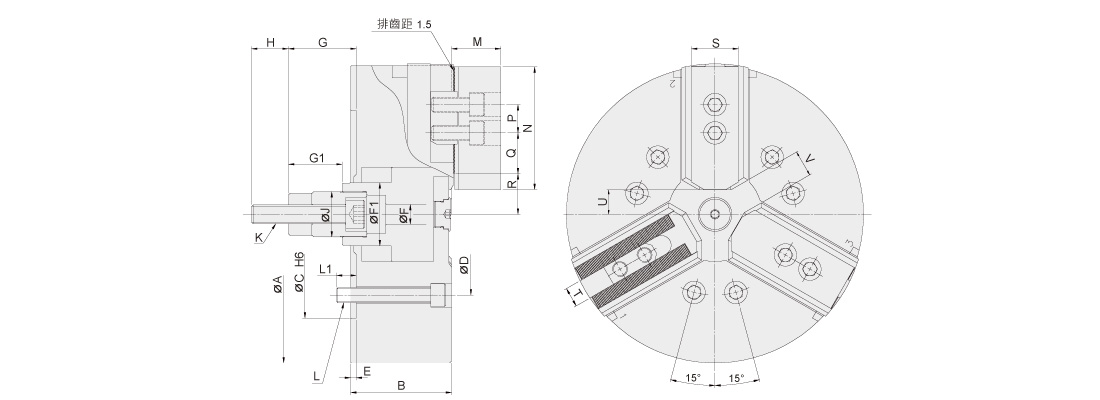

| 型号 | A | B | C | D | E | F | F1 | G max. | G min. | G1 | H | J | K | L | L1 | M | N | P | Q max. | Q min. | R max. | R min. | S | T | U max. | U min. | V max. | V min. |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3PS-12 | 315 | 107 | 220 | 171.4 | 6 | 21 | 67 | 72 | 42 | 57 | 39 | 48 | M20x2.5 | 6~M16 | 21 | 52.3 | 130 | 30 | 71.25 | 30.75 | 43 | 36.7 | 50 | 21 | 26 | 19.7 | 28 | 17 |
| 型号 | 楔心行程 (mm) | 爪行程(直径) (mm) | 最大夹持直径 (mm) | 最小夹持直径 (mm) | 容许最大入力 kN (kgf) | 最大夹持力 kN (kgf) | 最高回转数 min-1(r.p.m.) | I kg‧m2 | 重量 (kg) | 适用回转缸 | 最大使用压力 MPa(kgf/cm2) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 3PS-12 | 30 | 12.6 | 304 | 22 | 38.5 (3925) | 160 (16310) | 3360 | 0.84 | 67 | RK-150(N) RA-270 | 2.4 (24.4) 0.7 (7.4) |
| Model | 2D pdf | 2D dwg | 3D step |
|---|
