品牌： 台湾佳贺固力普AUTOGRIP
爪数： 四爪
动力类型： 液压
特殊用途类型： 中空

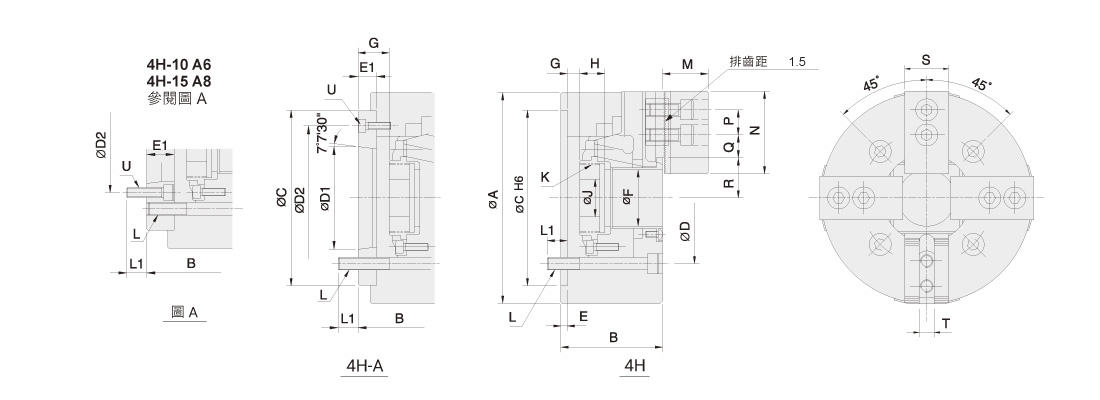

| 型号 | - | A | B | B | C | D | D1 | D2 | E | E1 | F | G max. | G max. | G min. | G min. | H | J | K max. | K Default | L | L1 | L1 | M | N | P | Q max. | Q min. | R max. | R min. | S | T | U |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 4H-206 | A5 | 170 | 81 | 91 | 140 | 104.8 | 82.56 | 116 | 5 | 15 | 53 | 13 | 28 | -1 | 14 | 17.5 | 20 | M60x2 | M55x2 | 4~M10 | 16 | 16 | 37 | 73 | 20 | 21.25 | 9.25 | 36 | 33 | 31 | 12 | 3~M6 |
| 4H-208 | A5 | 210 | 91 | 109 | 170 | 133.4 | 82.56 | 104.8 | 5 | 23 | 66 | 16.5 | 39.5 | -1.5 | 21.5 | 20.5 | 30 | M75x2 | M60x2 | 4~M12 | 17 | 18 | 38 | 95 | 25 | 23.7 | 10.2 | 45.7 | 41.9 | 35 | 14 | 6~M10 |
| 4H-208 | A6 | 210 | 91 | 103 | 170 | 133.4 | 106.38 | 150 | 5 | 17 | 66 | 16.5 | 33.5 | -1.5 | 15.5 | 20.5 | 30 | M75x2 | M60x2 | 4~M12 | 17 | 15 | 38 | 95 | 25 | 23.7 | 10.2 | 45.7 | 41.9 | 35 | 14 | 3~M6 |
| 型号 | - | 楔心行程 (mm) | 爪行程(直径) (mm) | 最大夹持直径 (mm) | 最小夹持直径 (mm) | 容许最大入力 kN (kgf) | 最大夹持力 kN (kgf) | 最高回转数 min-1(r.p.m.) | I kg‧m2 | 重量 (kg) | 重量 (kg) | 适用回转缸 | 最大使用压力 MPa(kgf/cm2) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 4H-206 | A5 | 14 | 6.0 | 170 | 13 | 23.2(2375) | 66.7(6810) | 5000 | 0.06 | 12.5 | 16.7 | TK-C646 | 2.5(25) |
| 4H-208 | A5 | 18 | 7.6 | 210 | 17 | 34.3(3500) | 85.8(8750) | 4200 | 0.19 | 23.5 | 25.4 | TK-A853 | 2.8(28) |
| 4H-208 | A6 | 18 | 7.6 | 210 | 17 | 34.3(3500) | 85.8(8750) | 4200 | 0.19 | 23.5 | 24.3 | TK-A853 | 2.8(28) |
| Model | 2D pdf | 2D dwg | 3D step |
|---|---|---|---|
| 4H-206 |
|
|
|
| 4H-206A5 |
|
|
|
| 4H-208 |
|
|
|
| 4H-208A5 |
|
|
|
| 4H-208A6 |
|
|
|
