品牌： 台湾千岛CHANDOX
爪数： 三爪
动力类型： 液压
特殊用途类型： 超长爪行程
NEW

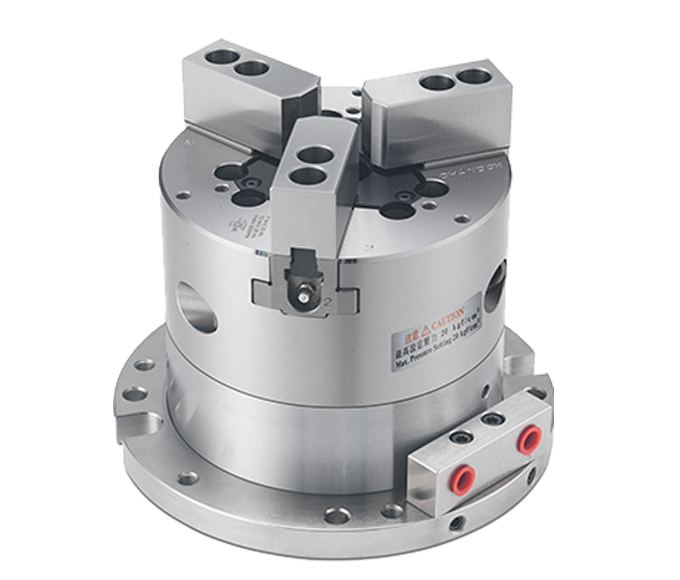

中空三爪超长行程油压夹盘

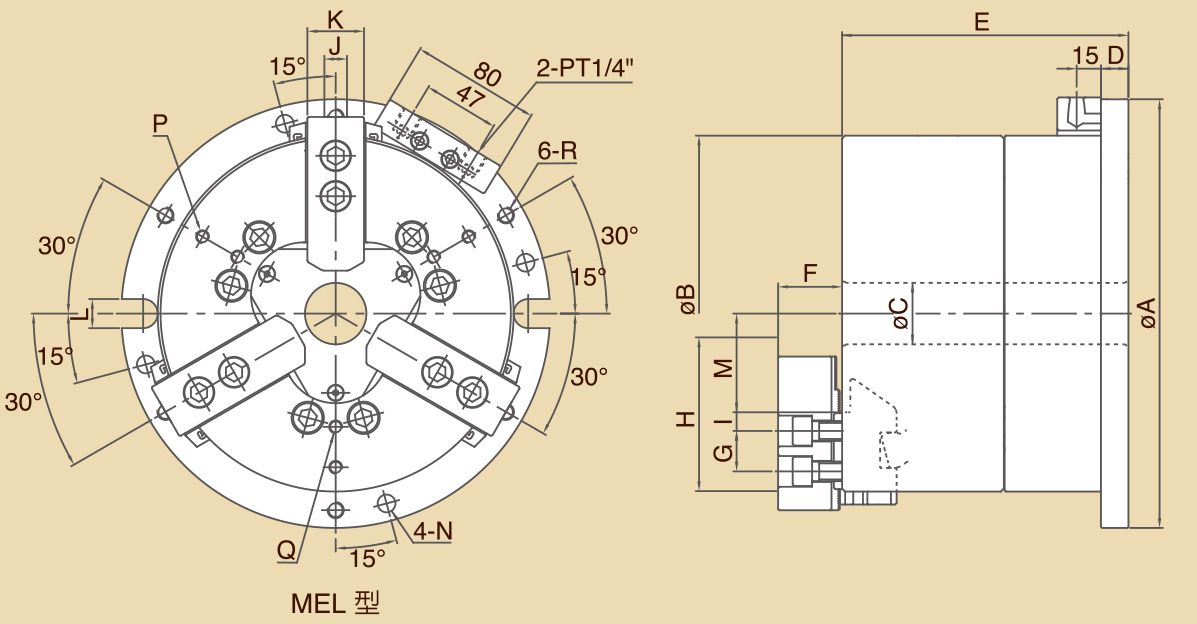

尺寸图
規格書
單位 / mm
| 型式 / 規格 | A | B | C | D | E | F | G | H |
| MEL-06 | 224 | 178 | 28 | 17 | 157 | 37.6 | 20 | 73 |
| MEL-08 | 265 | 220 | 38 | 17 | 177 | 39.5 | 25 | 95 |
| MEL-10 | 315 | 265 | 61 | 20 | 212 | 43.1 | 30 | 110 |
| MELT-06 | 224 | 178 | 28 | 17 | 157 | 37.6 | 20 | 73 |
| MELT-08 | 265 | 220 | 38 | 17 | 177 | 39.5 | 25 | 95 |
| MELT-10 | 315 | 265 | 61 | 20 | 212 | 43.1 | 30 | 110 |
| 型式 / 規格 | I max. | I min. | J | K | L | M max. | M min. |
| MEL-06 | 19.55 | 10.55 | 12 | 31 | 18 | 50.13 | 38.03 |
| MEL-08 | 20.55 | 11.55 | 14 | 35 | 18 | 61.0 | 44.96 |
| MEL-10 | 24.55 | 11.05 | 16 | 40 | 18 | 78.16 | 59.37 |
| MELT-06 | 19.55 | 10.55 | 12 | 31 | 18 | 50.13 | 38.03 |
| MELT-08 | 20.55 | 11.55 | 14 | 35 | 18 | 61.0 | 44.96 |
| MELT-10 | 24.55 | 11.05 | 16 | 40 | 18 | 78.16 | 59.37 |
| 型式 / 規格 | N max. | P min. | Q | R | 通孔直徑 [Diameter] (mm) |
| MEL-06 | Ø11(PCDØ202) | 3-M8×1.25P(PCDØ160) | 3-M8×1.25P(PCDØ120) | M10×1.5P(PCDØ202) | 28 |
| MEL-08 | Ø11(PCDØ243) | 3-M8×1.25P(PCDØ190) | 3-M8×1.25P(PCDØ140) | M10×1.5P(PCDØ243) | 38 |
| MEL-10 | Ø13(PCDØ285) | 3-M12×1.75P(PCDØ230) | 3-M12×1.75P(PCDØ180) | M12×1.75P(PCDØ285) | 61 |
| MELT-06 | Ø11(PCDØ202) | - | 6-M8×1.25P(PCDØ145) | M10×1.5P(PCDØ202) | 28 |
| MELT-08 | Ø11(PCDØ243) | - | 6-M10×1.5P(PCDØ180) | M10×1.5P(PCDØ243) | 38 |
| MELT-10 | Ø13(PCDØ285) | - | 6-M12×1.75P(PCDØ230) | M12×1.75P(PCDØ285) | 61 |
| 型式 / 規格 | 活塞面積 (cm2) | 柱塞行程 (mm) | 爪行程 [直徑] (mm) | 最大靜夾持力 kgf (KN) | 最大設定油壓壓力 kgf/cm2 (Mpa) | 夾持範圍 |
| MEL-06 | 85 | 15 | 24 | 2670 (26) | 30 (3.0) | Ø20~Ø178 |
| MEL-08 | 154 | 20 | 32 | 3900 (38.2) | 24 (2.4) | Ø30~Ø220 |
| MEL-10 | 199 | 25 | 37.5 | 5586 (54.7) | 26.5 (2.6) | Ø45~Ø265 |
| MELT-06 | 85 | 15 | 24 | 1790 (17.6) | 20 (2.0) | Ø25~Ø178 |
| MELT-08 | 154 | 20 | 32 | 2600 (25.5) | 16 (1.6) | Ø30~Ø220 |
| MELT-10 | 199 | 25 | 37.5 | 3724 (36.5) | 18 (1.8) | Ø45~Ø265 |
