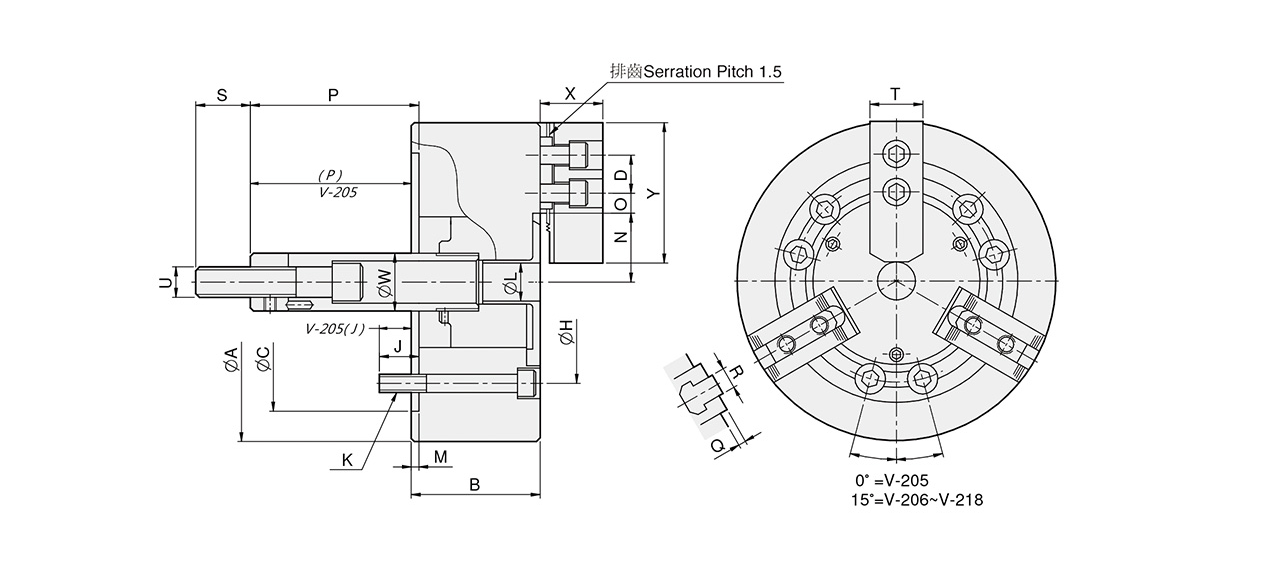

三爪中实油压夹头（不含连接板）

型式尺寸	A	B	C (H6)	D	H	J	K	L	M	N max.	O max.	O min.	P max.	P min.	Q	R	S	T	U max.	W	X	Y
V-205	135	55	80	14	100	14	3-M8x60	-	7	30.5	16.75	6.25	9	-6	3	10	35	25	M12x1.75	28	32	62
V-206	165	74	140	20	104.78	14	6-M10x70	21	5	38.7	14.75	7.25	104.6	84.6	4	12	36	31	M16x2.0	34	39	73
V-208	210	85	170	25	133.35	20	6-M12x85	25	5	46.85	22.25	10.25	132	111	5	14	36	35	M20x2.5	38	41	95
V-210	254	89	220	30	171.45	18	6-M16x85	34	5	51.1	30.75	11.25	158	133	5	16	36	40	M20x2.5	45	46	110
V-212	304	106	220	30	171.45	24	6-M16x105	34	6	61	48.75	12.75	163	133	5	18	36	50	M20x2.5	50	54	130
V-215	381	114	300	43	235	29	6-M20x115	-	6	77.5	50.25	23.25	104	69	2	25.5	55	50	M30x3.5	60	63	165
V-218	450	114	300	43	235	29	6-M20x115	-	6	108	50.25	23.25	92	57	2	25.5	55	50	M30x3.5	60	63	165

型式规格	柱塞行程 (mm)	爪行程直径 (mm)	最大容许拉力 (kgf)	最大夹持力 (kgf)	最大使用油压力 (kgf / cm 2 )	最高转速 (rpm)	重量 (kg)	惯性矩I (kg‧m 2 )	适合油压缸	适合硬爪	适合生爪	外径挟持范围 (mm)
V-205	15	6.4	836	2570	22.4	5500	6.3	0.015	MH80	HJ05	HC05	Ø6-Ø135
V-206	20	9.2	1835	5353	26.5	5200	12	0.045	MS105C	HJ06	HC06	Ø18-Ø165
V-208	21	9.7	2549	7648	25.5	4500	23	0.137	MS125C	HJ08	HC08	Ø26-Ø210
V-210	25	8.8	2957	11013	28.6	4000	34.5	0.3	MS125C	HJ10	HC10	Ø26-Ø254
V-212	30	10.5	4181	15907	27.5	3300	61.3	0.72	MS150C	HJ12-1	HC12-1	Ø26-Ø304
V-215	35	16	8362	25391	32.6	3000	101	1.8	MS200C	HJ15-1	HC15-1	Ø68-Ø381
V-218	35	16	8362	25391	32.6	2700	116	2.9	MS200C	HJ15-1	HC15-1	Ø130-Ø450
