品牌： 台湾亿川AUTO Strong
爪数： 三爪
动力类型： 气动
特殊用途类型： 中空

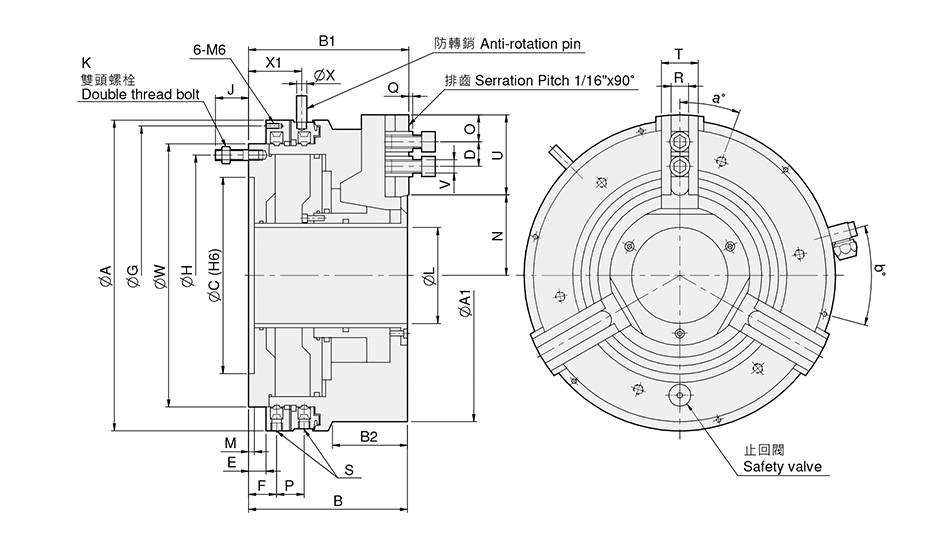

| 型式尺寸 | A | A1 | B | B1 | B2 | C | D max./min. | E | F | G | H | J | K | L | M | N max./min. | O min. | P | Q | R | S | T | U | V | W | X | X1 | a° | b° |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 350-115 | 372 | 360 | 190 | 191.5 | 92 | 235 | 64/28 | 21 | 33.5 | 358 | 290.5 | 39.5 | 6-M12 | 115 | 6.5 | 100/85 | 12 | 33 | 3 | 21 | G1/4” | 44 | 92 | M16 | 315 | 12 | 61 | 20 | 15 |
| 型式 规格 | 通孔直径 (mm) | 总爪行程 (mm) | 快速爪行程 (mm) | 夹持爪行程 (mm) | 活塞面积 (cm 2 ) | 使用压力 Min.-Max.(bar) | 夹持力* (KN.) | 最高转速 (rpm) | 重量 (kg) | 惯性矩I (kg‧m 2 ) | 空气消耗量* (L) | 适合硬爪 | 适合生爪 | 外径夹持范围 (mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 350-115 | 115 | 15 | 10 | 5 | 486 | 2-10 | 88 | 2200 | 104 | 1.82 | 13.5 | SB350 | SB350 | Ø30- Ø360 |
| Model | 2D pdf | 2D dwg | 3D step |
|---|
