品牌： 台湾亿川AUTO Strong
动力分类： 中实
结构分类： 油缸回转缸
功能分类： 注气

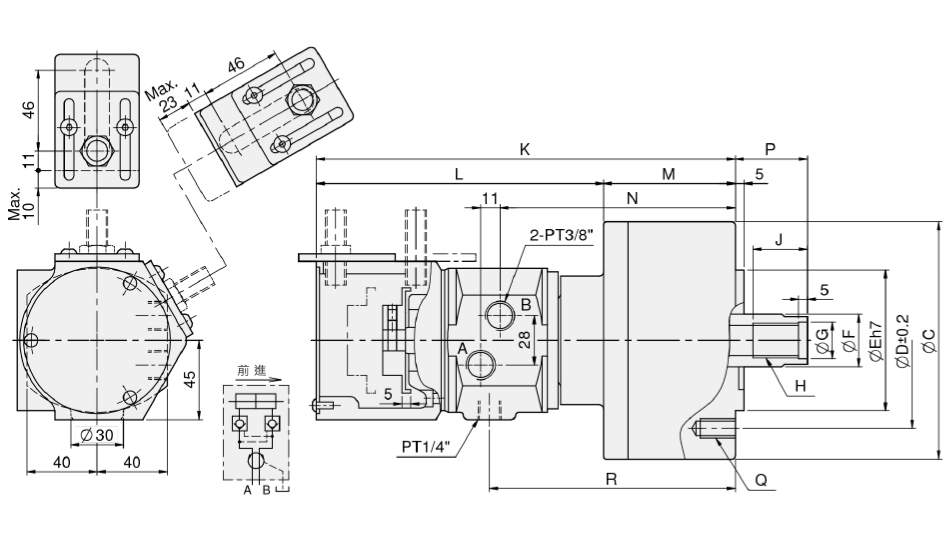

| 型式 尺寸 | A | B | C | D | E | F | G | H | j | K | L | M | N | P max. | P min. | Q | R |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MS105C | 105 | 20 | 135 | 100 | 80 | 30 | 21 | M20xP2.5 | 35 | 257 | 168 | 89 | 152 | 45 | 25 | 6-M10x20 | 158 |
| MS125C | 125 | 25 | 160 | 130 | 110 | 35 | 25 | M24xP3.0 | 44 | 265 | 168 | 97 | 160 | 51 | 26 | 6-M12x24 | 166 |
| MS125C35 | 125 | 30 | 160 | 130 | 110 | 35 | 25 | M24xP3.0 | 44 | 269 | 168 | 101 | 164 | 57 | 22 | 6-M12x24 | 170 |
| MS150C | 150 | 30 | 190 | 130 | 110 | 45 | 31 | M30xP3.5 | 45 | 274 | 168 | 106 | 169 | 56 | 26 | 12-M12x24 | 175 |
| MS200C | 200 | 35 | 245 | 145 | 120 | 55 | 37 | M36xP4.0 | 60 | 288 | 168 | 122 | 183 | 69 | 34 | 12-M16x30 | 189 |
| 型式 规格 | 活塞面积 (cm 2 ) 推侧/ 拉侧 | 最大拉杆出力 KN(kgf) 推侧/ 拉侧 | 活塞行程 (mm) | 最大使用油压力 (kgf / cm 2 ) | 最高转速 (rpm) | 惯性矩I (kg‧m 2 ) | 重量 (kg) | 总流量 L/min |
|---|---|---|---|---|---|---|---|---|
| MS105C | 84 / 79 | 29 (2957) | 20 | 4.0(40.8) | 6000 | 0.0125 | 7.6 | 0.8 |
| MS125C | 120 / 113 | 42 (4283) | 25 | 4.0(40.8) | 6000 | 0.022 | 10.5 | 0.8 |
| MS125C35 | 120 / 113 | 42 (4283) | 35 | 4.0(40.8) | 6000 | 0.022 | 10.5 | 0.8 |
| MS150C | 174 / 160 | 60 (6118) | 30 | 4.0(40.8) | 5500 | 0.047 | 14 | 0.8 |
| MS200C | 312 / 290 | 108 (11013) | 35 | 4.0(40.8) | 5500 | 0.097 | 22.5 | 0.8 |
| Model | 2D pdf | 2D dwg | 3D step |
|---|
