品牌： 台湾亿川AUTO Strong
动力分类： 中空
结构分类： 油缸回转缸
功能分类： 大孔径

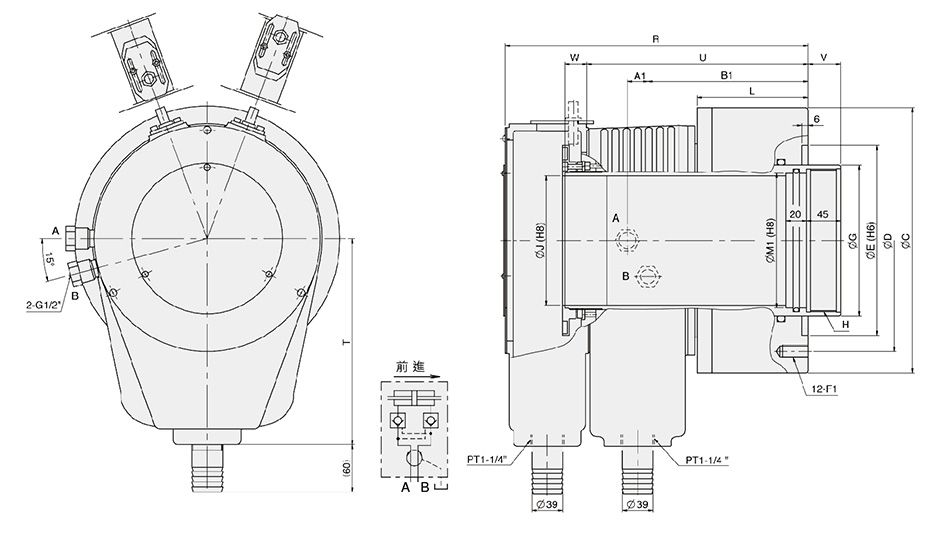

| 型式 尺寸 | C | D | E (H6) | G | H | J | L | R | T | U | V max. | V min. | W max. | W min. | A1 | B1 | F1 | M1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ML2814CM28B | 335 | 280 | 240 | 190 | M158x3.0 | 145 | 140 | 382 | 260 | 279 | 41 | -1 | 67 | 25 | 18 | 202 | M16x32L | 150 |
| ML2816CM28B | 335 | 280 | 240 | 190 | M180x3.0 | 166.5 | 140 | 382 | 260 | 279 | 41 | -1 | 67 | 25 | 18 | 202 | M16x32L | 170 |
| ML3320CM33B | 390 | 320 | 240 | 230 | M215x3.0 | 205 | 147 | 392 | 260 | 292 | 41 | -1 | 67 | 25 | 18 | 210 | M20x32L | 210 |
| 型式 规格 | 活塞直径 (mm) | 活塞面积 (cm 2 ) 推侧/ 拉侧 | 最大拉杆出力 KN(kgf) 推侧/ 拉侧 | 活塞行程 (mm) | 最大使用油压力 (kgf / cm 2 ) | 最高转速 (rpm) | 惯性矩I (kg‧m 2 ) | 重量 (kg) | 总流量 L/min |
|---|---|---|---|---|---|---|---|---|---|
| ML2814CM28B | 285 | 394 / 350 | 116.8(11910) / 106.8(10584) | 42 | 3.3(33.6) | 2000 | 1.08 | 87 | 11 |
| ML2816CM28B | 285 | 394 / 350 | 116.8(11910) / 106.8(10584) | 42 | 3.3(33.6) | 2000 | 0.90 | 72 | 11 |
| ML3320CM33B | 335 | 515.7 / 416.9 | 152.9(15591) / 136.9(13960) | 42 | 3.3(33.6) | 1600 | 1.09 | 103 | 14 |
