首页回转缸高速中空回转油压缸 M

高速中空回转油压缸 M

品牌：台湾亿川AUTO Strong

动力分类：中空

结构分类：油缸回转缸

功能分类：高速型

可替换商品

尺寸规格下载

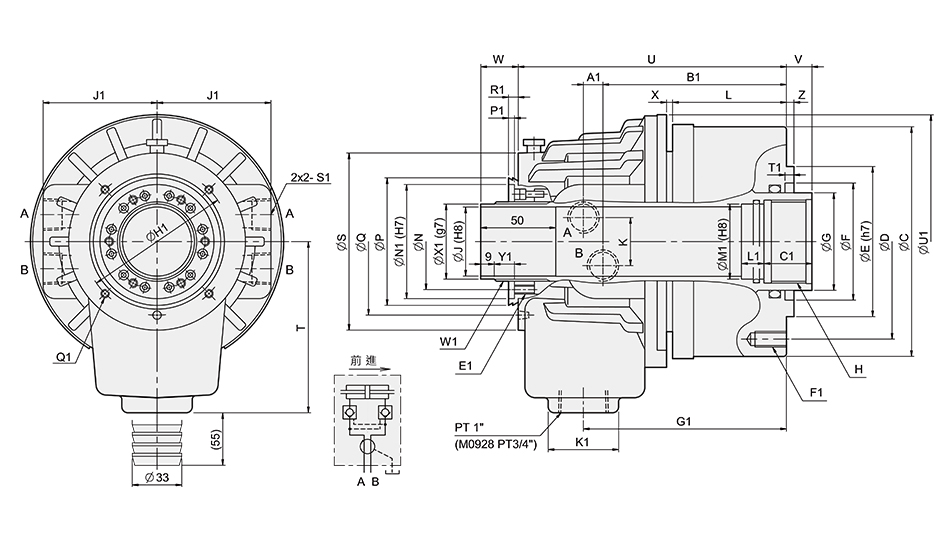

型式尺寸	A1	B1	C1	E1	F1	G1	H1	J1	K1	L1	M1	N1	P1	Q1	R1	S1	T1	U1	W1	X1	Y1
M0926	9	108	25	8-M6x10	6-M8x15	110	76	58	44	15	30	53	4	4-M4x7	5	PT1/4”	6	116	M34x1.5	32	15
M0928	9	108	25	8-M6x10	6-M8x15	110	76	58	44	15	34	53	4	4-M4x7	5	PT1/4”	6	116	M34x1.5	32	15
M1036	11	120.5	25	6-M5x10	6-M10x17	126	88	68	53	15	38	64	4	6-M5x12	5	PT3/8”	6	136	M44x1.5	42	14
M1038	11	120.5	25	6-M5x10	6-M10x17	126	88	68	53	15	40	64	4	6-M5x12	5	PT3/8”	6	136	M44x1.5	42	14
M1236	11	126.5	25	6-M6x12	12-M10x20	135	98	76	47	15	38	76	4	4-M5x12	6	PT1/2”	6	169	M52x1.5	50	14
M1246	11	126.5	30	6-M6x12	12-M10x20	135	98	76	47	15	50	76	4	4-M5x12	6	PT1/2”	6	169	M52x1.5	50	14
M1546	11	133.5	30	6-M6x12	12-M10x20	145	110	86	47	15	50	85	4	4-M6x12	7	PT1/2”	6	188	M58x1.5	56	13.5
M1552	11	133.5	30	6-M6x12	12-M10x20	145	110	86	47	15	55	85	4	4-M6x12	7	PT1/2”	6	188	M58x1.5	56	13.5
M1768	17.5	152.5	35	6-M6x12	12-M10x20	166	155	101	47	15	70	108	4	4-M6x12	7.5	PT1/2”	6	215	M84x2	81	12.5
M1870	17.5	152.5	35	6-M6x12	12-M10x20	166	155	101	47	15	75	108	4	4-M6x12	7.5	PT1/2”	6	215	M84x2	81	12.5
M1875	17.5	152.5	35	6-M6x12	12-M10x20	166	155	101	47	15	80	108	4	4-M6x12	7.5	PT1/2”	6	215	M84x2	81	12.5
M1878	17.5	152.5	35	6-M6x12	12-M10x20	166	155	101	47	20	82	108	4	4-M6x12	7.5	PT1/2”	6	215	M84x2	81	12.5
M2078	21	166.5	35	6-M6x12	12-M12x24	182	165	110	47	20	84	120	4	4-M6x12	7	PT1/2”	6	240	M99x2	96	20
M2085	21	166.5	35	6-M6x12	12-M12x24	182	165	110	47	20	89	120	4	4-M6x12	7	PT1/2”	6	240	M99x2	96	13
M2091	21	166.5	35	6-M6x12	12-M12x24	182	165	110	47	15	95	120	4	4-M6x12	7	PT1/2”	6	240	M99x2	96	13
M2511	27	184.5	45	6-M6x12	12-M16x32	197	206	129	55	20	123	160	5	4-M6x12	7	PT1/2”	6	294	-	134.6	-
M2511S	21	169.5	45	6-M6x12	12-M16x32	192	206	132	55	20	123	160	5	4-M6x12	7	PT1/2”	6	294	-	134.6	-

型式尺寸	C	D	E	F	G	H	J	K	L	N	P	Q	S	T	U	V max.	V min.	W max.	W min.	X	Z
M0926	120	100	80	65	44	M34x1.5	26	25	63	44	59	76	90	105	151	14	4	35	25	3	5
M0928	120	100	80	65	44	M38x1.5	28	25	63	44	59	76	90	105	151	14	4	35	25	3	5
M1036	136	115	100	65	48	M42x1.5	36	32	71	55	73	88	104	115	174.5	15	0	39	24	2.5	5
M1038	136	115	100	65	50	M44x1.5	38	32	71	55	73	88	104	115	174.5	15	0	39	24	2.5	5
M1236	155	130	100	80	65	M42x1.5	36	36	76	64	85	98	118	114	179	15	0	40	25	4	5
M1246	155	130	100	80	65	M55x2	46	36	76	64	85	98	118	114	179	15	0	40	25	4	5
M1546	190	170	130	85	65	M55x2	46	36	84	73	96	114	137	130	190.5	22	0	47.5	25.5	3.5	5
M1552	190	170	130	85	70	M60x2	52	36	84	73	96	114	137	130	190.5	22	0	47.5	25.5	3.5	5
M1768	215	190	160	120	85	M75x2	68	36	95	98	121	140	165	159	225	25	0	50	25	3	5
M1870	215	190	160	120	95	M78x2	70	36	95	98	121	140	165	159	225	25	0	50	25	3	5
M1875	215	190	160	120	95	M85x2	75	36	95	98	121	140	165	159	225	25	0	50	25	3	5
M1878	215	190	160	120	95	M87x2	78	36	95	98	121	140	165	159	225	25	0	50	25	3	5
M2078	240	215	180	140	110	M90x2	78	36	104	108	138	158	182	177	248	23	0	55	32	3	5
M2085	240	215	180	140	110	M93x2	85	36	104	108	138	158	182	177	248	30	0	55	25	3	5
M2091	240	215	180	140	110	M100x2	91	36	104	108	138	158	182	177	248	30	0	55	25	3	5
M2511	310	275	230	166	140	M130x2	117.5	36	101	148	178	190	232	215	290	24	1	38	15	3	6
M2511S	310	275	230	166	140	M130x2	117.5	36	101	148	178	190	232	215	258	24	1	38	15	3	6

型式规格	活塞直径 (mm)	活塞面积 (cm 2 ) 推侧/ 拉侧	最大拉杆出力 KN(kgf) 推侧/ 拉侧	活塞行程 (mm)	最大使用油压力 (kgf / cm 2 )	最高转速 (rpm)	惯性矩I (kg‧m 2 )	重量 (kg)	总流量 L/min
M0926	90	53.2/48.3	19.9(2029)/ 18(1835)	10	4.0(40.8)	8000	0.006	5.7	3.0
M0928	90	53.2/48.3	19.9(2029)/ 18(1835)	10	4.0(40.8)	8000	0.006	5.5	3.0
M1036	105	71/68.5	26(2651)/ 25(2549)	15	4.0(40.8)	8000	0.011	8.6	3.0
M1038	105	71/66	26(2651)/ 24.5(2498)	15	4.0(40.8)	8000	0.011	8.5	3.0
M1236	125	100/89	38(3875)/ 33(3365)	15	4.0(40.8)	7000	0.019	13	3.0
M1246	125	100/89	38(3875)/ 33(3365)	15	4.0(40.8)	7000	0.019	12	3.0
M1546	155	161/154	60(6118)/ 57.8(5894)	22	4.0(40.8)	6200	0.056	18	3.9
M1552	155	161/150	60(6118)/ 56(5710)	22	4.0(40.8)	6200	0.052	16.8	3.9
M1768	175	184/183	69.3(7067)/ 69(7036)	25	4.0(40.8)	4700	0.096	27.5	4.2
M1870	180	198/183	74(7546)/ 69(7036)	25	4.0(40.8)	4700	0.095	26.5	4.2
M1875	180	198/183	74(7546)/ 69(7036)	25	4.0(40.8)	4700	0.095	26	4.2
M1878	180	198/183	74(7546)/ 69(7036)	25	4.0(40.8)	4700	0.095	25.5	4.2
M2078	205	262/234	98(9993)/ 88(8973)	23	4.0(40.8)	3800	0.15	36.5	4.5
M2085	205	252/234	94(9585)/ 88(8973)	30	4.0(40.8)	3800	0.15	37.5	4.5
M2091	205	252/234	94(9585)/ 88(8973)	30	4.0(40.8)	3800	0.15	37	4.5
M2511S	250	348/336	124(12644)/ 120(12236)	23	4.0(40.8)	2800	0.41	53	7.0

Model	2D pdf	2D dwg	3D step
