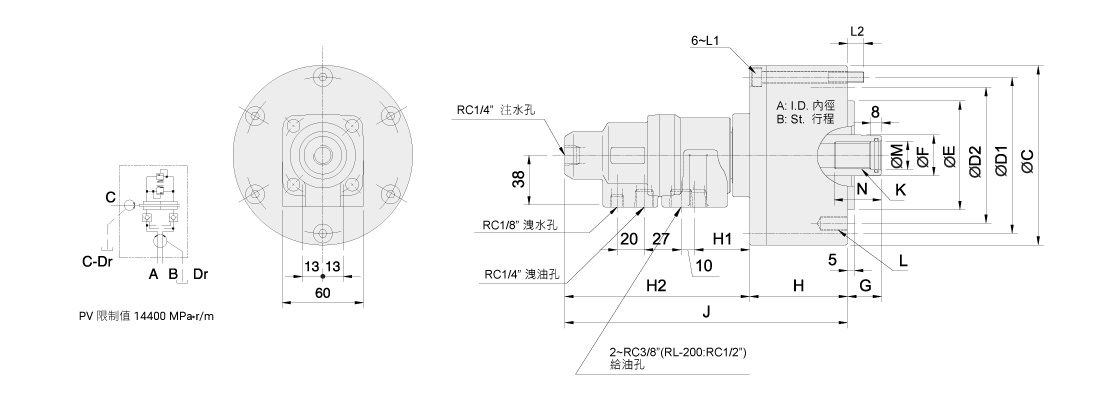

附逆止阀注水型回转油压缸

型号	A	B	C	D1	D2	E h7	F	G max.	G min.	H	H1	H2	J	K	L	L1	L2	M H8	N
RL-75	75	15	107	90	90	65	30	45	30	57	42	137	194	M20x2.5	6~M8x16	M8x60	12	21	35
RL-100	100	20	132	115	100	80	30	45	25	72	42	137	209	M20x2.5	6~M10x20	M8x75	12	21	35
RL-125	125	25	160	140	130	110	35	50	25	82	41	136	218	M24x3.0	6~M12x20	M8x85	12	25	45
RL-150	150	30	190	170	130	110	45	55	25	95	39	134	230	M30x3.5	12~M12x24	M10x100	16	32	45
RL-200	200	35	245	220	145	120	55	70	35	115	36	132	248	M36x4.0	12~M16x30	M10x125	21	38	60

型号	活塞面积-押侧 cm2	活塞面积-拉侧 cm2	行程 (mm)	最高回转数 min-1(r.p.m.)	最高使用压力 MPa(kgf/cm2)	注水部最高使用压力 MPa (kgf/cm2)	I kg‧m2	重量 (kg)
RL-75	42.6	37.1	15	6000	4.0(40)	3.5(35)	0.01	3.1
RL-100	77	71.5	20	6000	4.0(40)	3.5(35)	0.04	4.6
RL-125	121.2	113.1	25	6000	4.0(40)	3.5(35)	0.06	7.1
RL-150	175.2	160.8	30	5500	4.0(40)	3.5(35)	0.1	9.7
RL-200	312.5	290.4	35	5500	4.0(40)	3.5(35)	0.3	15.6
