类型：前置气动

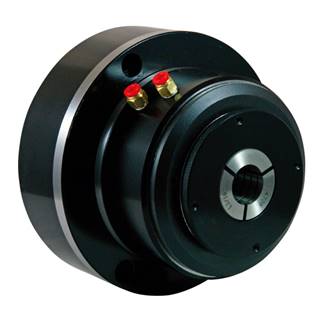

JAP200 回转型气压筒夹夹头
安装于车床、磨床或四轴/五轴旋转台
 | |
产品特性 ▲最大夹持径可达80mm (JAP210-B80) ▲全系列需搭配5um等级三点组合使用 ▲加大活塞面积，夹持力强大 ▲选用进口深沟球轴承，坚固稳定耐用 ▲夹头本体半密封设计，高度防水防尘 (不断气状态时可保持防水) |
▲5μm滤网 使用于JAP100/200全系列 (随箱附带一组) |
▲精密筒夹夹头内藏高速回转缸，免安装回转缸与拉杆
▲节省安装油压回转缸、油箱、油压帮浦等设备成本
▲产品型号完整，有5C型、16C型、B42型、B60型、B80型筒夹夹头，可以选用
应用例 : 安装于车床//磨床/专用机主轴 |
应用例 : 安装于四轴/五轴旋转盘 |
(单位:mm) | ||||||||
A | B | C | D | E | F | G | H (P.C.D) | |
JAP207-B42 | 197 (7.76") | 155 (6.10") | 42 (1.65") | 4.5 (0.18") | 138 (5.43") | 77 (3.03") | 146 (5.76") | 172 (6.77") |
JAP208-B60 | 214 (8.43") | 170 (6.69") | 60 (2.36") | 148 (5.83") | 85 (3.35") | 164 (6.46") | 186 (7.32") | |
JAP210-B80 | 170 (6.69") | 200 (7.87") | 80 (3.15") | 5.0 (0.20") | 151 (5.94") | 80 (3.16") | 197 (7.76") | 226 (8.90") |
最高转速 | 最大夹持径 | 夹持力 | 活塞面积 | 工作压力 | |
JAP207-B42 | 2500 | 42mm (1.65") | 4740kgf@7kg/cm2 (10428lbf@100psi) | 280cm2 (43.4in2) | 3-8kg/cm2 (43-114psi) |
JAP208-B60 | 2000 | 60mm (2.36") | 5150kgf@7kg/cm2 (11330lbf@100psi) | 304cm2 (47.6in2) | |
JAP210-B80 | 1500 | 80mm (3.15") | 6030kgf@7kg/cm2 (12060lbf@100psi) | 356cm2 (55.2in2) |
活塞面积 | 安装螺丝孔 | 工作筒夹 | 产品净重 | |
JAP207-B42 | 280cm2 (43.4in2) | 3H-M10 (前锁)+ 3H-M10 (后锁) | B42 (DIN6343 173E) | 17kgs (37lbs) |
JAP208-B60 | 304cm2 (47.6in2) | B60 (DIN6343 185E) | 21kgs (46lbs) | |
JAP210-B80 | 356cm2 (55.2in2) | 6H-M10 (前锁) | B80 (DIN6343 193E) | 32kgs (71lbs) |

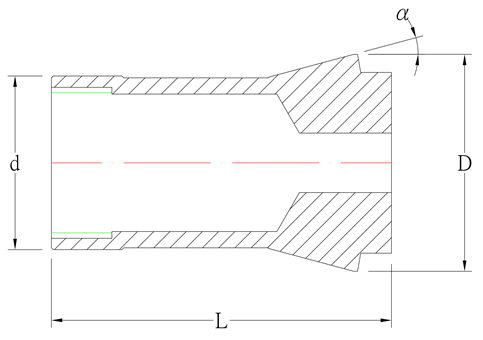

(单位:mm) | |||||||
前推式筒夹 | 最大夹持径 | ||||||
型号 | d(小径) | α(斜度) | L(全长) | D(大径) | 圆孔 | 四角 | 六角 |
B42(173E) | 48.0 | 15° | 94.0 | 60 | 42 | 30.1 | 36.3 |
B60(185E) | 66.0 | 15° | 110.0 | 84 | 60 | 42.4 | 51.9 |
B80(193E) | 90.0 | 15° | 130.0 | 107 | 80 | 56.5 | 69.2 |
C-44 | 54.0 | 19° | 87.0 | 68 | 44 | 31.0 | 38.1 |
| Model | 2D pdf | 2D dwg | 3D step |
|---|---|---|---|
| JAP207-B42 |
|
|
|
(单位:mm)
前推式筒夹
最大夹持径
型号
d(小径)
α(斜度)
L(全长)
D(大径)
圆孔
四角
六角
B42(173E)
48.0
15°
94.0
60
42
30.1
36.3
B60(185E)
66.0
15°
110.0
84
60
42.4
51.9
B80(193E)
90.0
15°
130.0
107
80
56.5
69.2
C-44
54.0
19°
87.0
68
44
31.0
38.1
