品牌： 台湾佳贺固力普AUTOGRIP
爪数： 三爪
动力类型： 手动
特殊用途类型： 中空

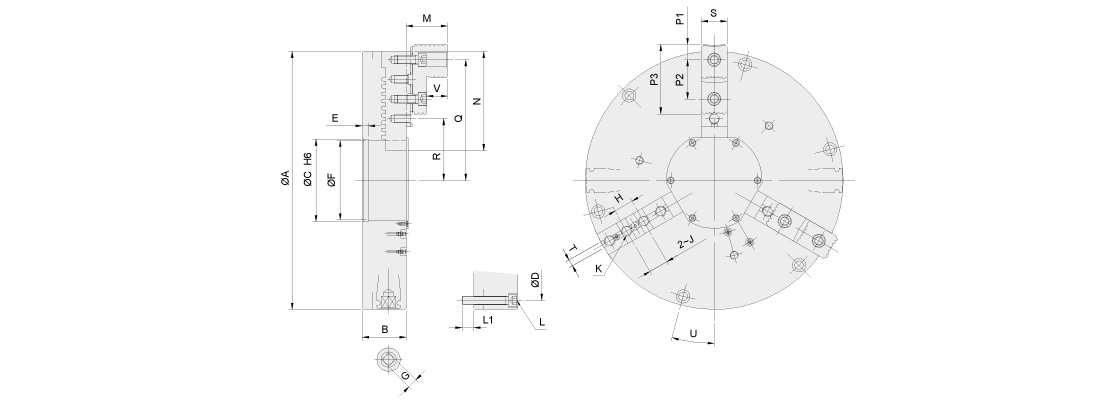

| 型号 | A | B | C( H6) | D | E | F | G | H | J( H7) | K | L | L1 | M | N | P1 | P2 | P3 | Q max. | Q min. | R max. | R min. | S | T(h8) | U | V |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3MF-20 | 500 | 85 | 160 | 465 | 12 | 155 | □19 | 38.1 | 19.03 | 4~M16 | 6~M16 | 23 | 80 | 192.5 | 29.5 | 76.2 | 135 | 254 | 214 | 139.7 | 99.7 | 50 | 12.7 | 15° | 40 |
| 型号 | 爪行程 (直径) (mm) | 最大夹持直径 (mm) | 最小夹持直径 (mm) | 最大容许扭矩 N．m (kgf．m) | 最大夹持力 kN (kgf) | 最高回转数 min-1(r.p.m.) | 重量 (kg) |
|---|---|---|---|---|---|---|---|
| 3MF-20 | 80 | 500 | 142 | 170(17.3) | 71.2(7300) | 1150 | 121 |
| Model | 2D pdf | 2D dwg | 3D step |
|---|---|---|---|
| 3MF-20 |
|
|
|
