品牌： 台湾佳贺固力普AUTOGRIP
爪数： 三爪
动力类型： 液压
特殊用途类型： 偏心补偿

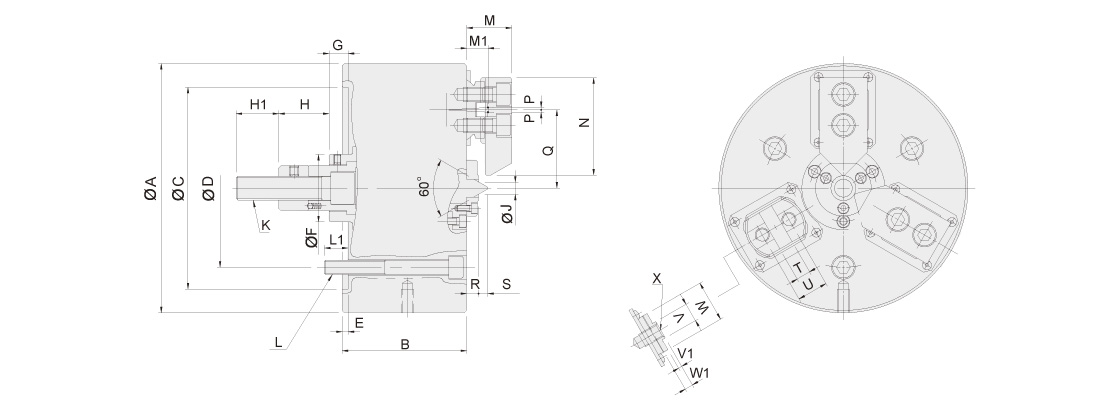

| 型号 | A | B | C(H6) | D | E | F | Gmax. | Gmin. | H | H1 | J | K | L | L1 | M | M1 | N | P | Q max. | Q min. | R | S | T(H7) | U | V | V1 | W | W1 | X |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3R-08 | 210 | 105 | 170 | 133.4 | 5 | 57 | 26 | 6 | 42.5 | 36 | 10.4 | M20x2.5 | 3~M12 | 20 | 38 | 18 | 82 | 2 | 68 | 64 | 10 | 7.7 | 12 | 26 | 16 | 3 | 35 | 7 | M12 |
| 3R-10 | 254 | 115 | 220 | 171.4 | 5.5 | 64 | 36.5 | 11.5 | 25 | 39 | 15 | M20x2.5 | 3~M16 | 22.5 | 40 | 19 | 102 | 2.6 | 82 | 78 | 10 | 11.3 | 15 | 32 | 18 | 3 | 40 | 7 | M14 |
| 型号 | 楔心行程 (mm) | 爪行程(直径) (mm) | 最大夹持直径 (mm) | 最小夹持直径 (mm) | 容许最大入力 kN (kgf) | 最大夹持力 kN (kgf) | 最高回转数 min-1(r.p.m.) | I kg‧m2 | 重量 (kg) | 适用回转缸 | 补偿量 (mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 3R-08 | 20 | 8 | 65 | 18 | 19.6(2000) | 53.0(5404) | 2800 | 0.15 | 27 | RK-100N | 2 |
| 3R-10 | 25 | 10 | 90 | 22 | 29.4(3000) | 67.7(6901 | 2500 | 0.38 | 45 | RK-125N | 2 |
| Model | 2D pdf | 2D dwg | 3D step |
|---|---|---|---|
| 3R-08 |
|
|
|
| 3R-10 |
|
|
|
