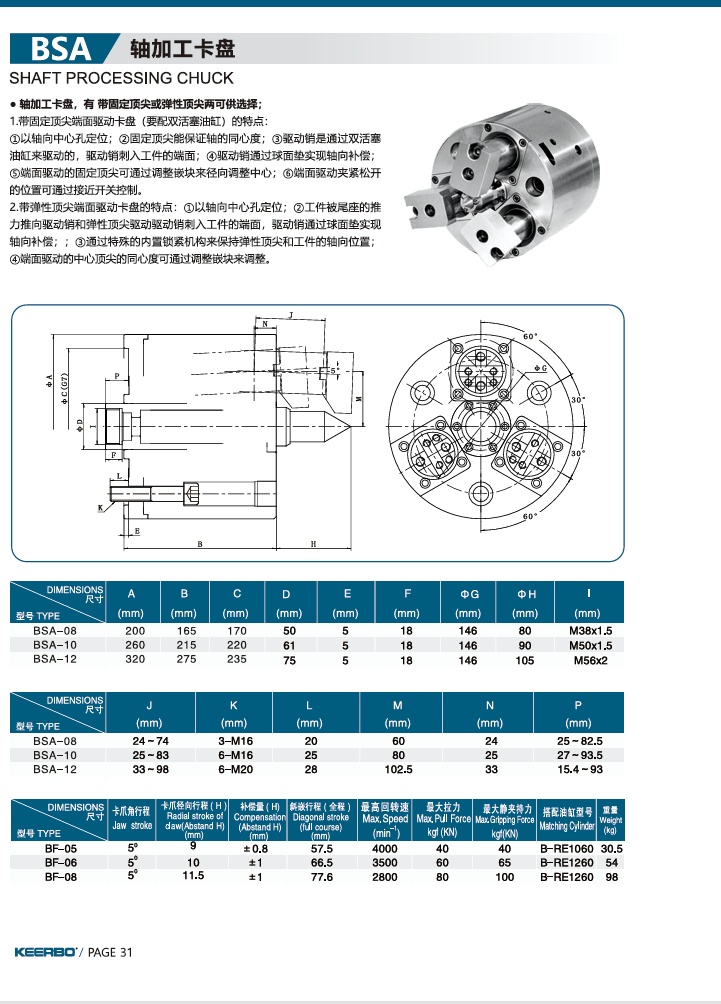

科尔博轴加工卡盘BSA

一、BSB轴加工卡盘的应用:一次装夹完全轴.的加工; 1.加工夹持直径(只有必要的时候使用自定心卡盘) ;卡盘体缩回，工件被夹紧工两个顶尖之间，通过端面驱动来操作。如果在加工中心孔时该部位直径已经完成加工，这个操作可以省去，当采用浮动爪卡盘时，该操作是不必要的;2.粗加工:工件通过力的卡爪驱动，可以大切销量加工;3.精加工:卡盘体退回，工件被夹紧工两个顶尖之间，通过端面驱动来完成加工。可加工成形并达到完美的同心度。二、特点:1.带固定顶尖端面驱动轴加工卡盘:①轴向以顶进端面(活塞1是用于卡盘驱动) ;⑤湍面③驱动销是通过双活塞油缸的活塞2驱动;④顶进/退缩的位置可通过接近开关监测。

2.弹性项尖端面驱动轴加工卡盘:①轴向以中心孔定位;②工件由尾座的推力推驱动销和弹性顶尖，驱动销顶进工件端面;

③通过-一个特殊的内置锁紧机构来保持弹性顶尖和工件的位置。三、端面驱动要根据工件来设计制作。
