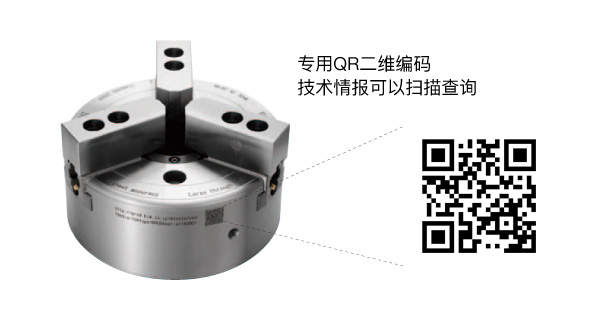

高精度大贯通孔，中空型强力卡盘
BR系列

现在，改变标准卡盘的历史

BR系列

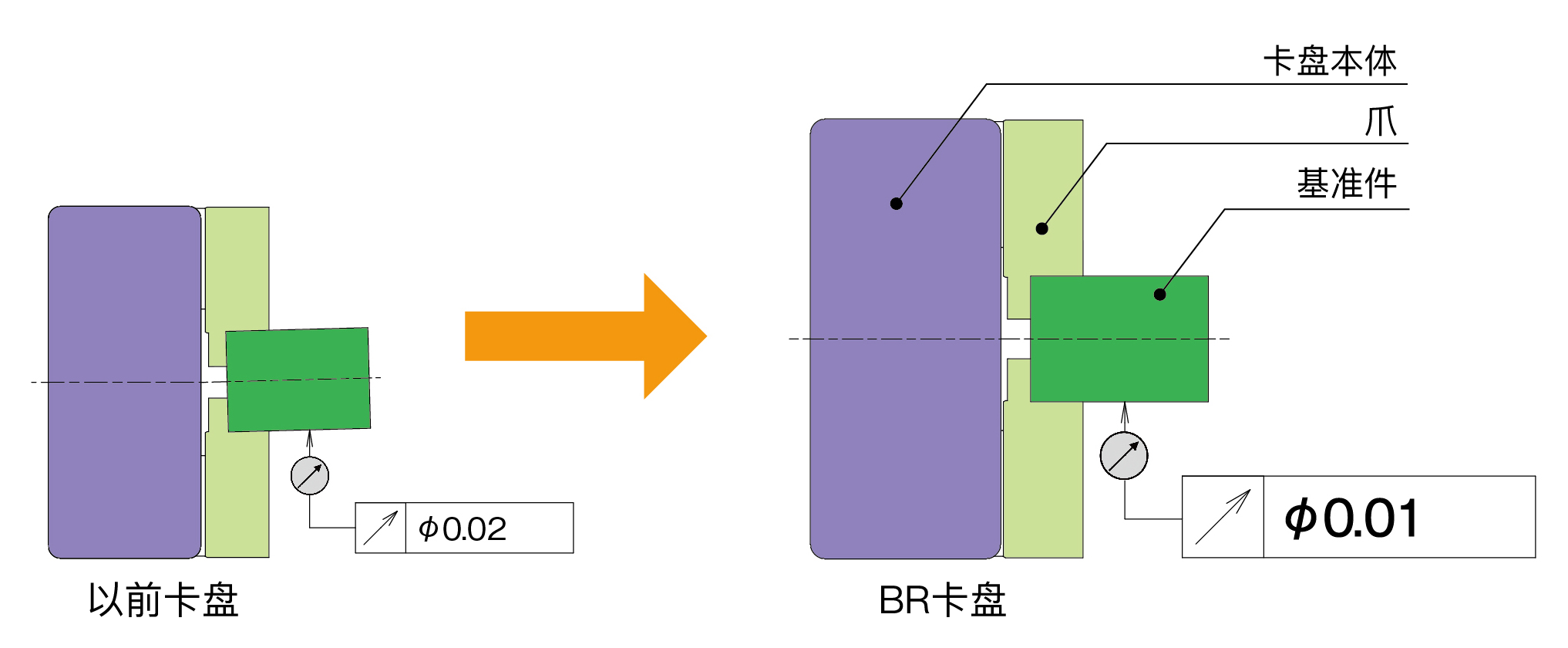

• 夹持精度在0.01 mm T.I.R.以内 ^注4

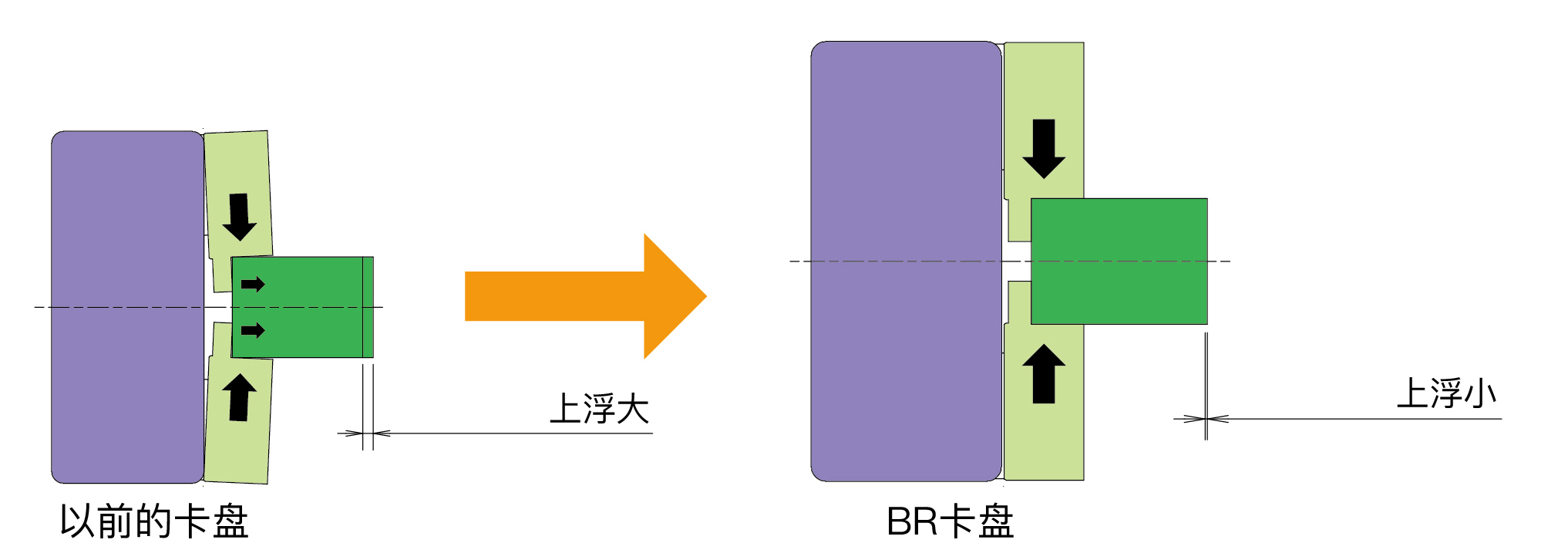

• 减少卡爪上浮

• 可与北川B-200和BB200系列互换

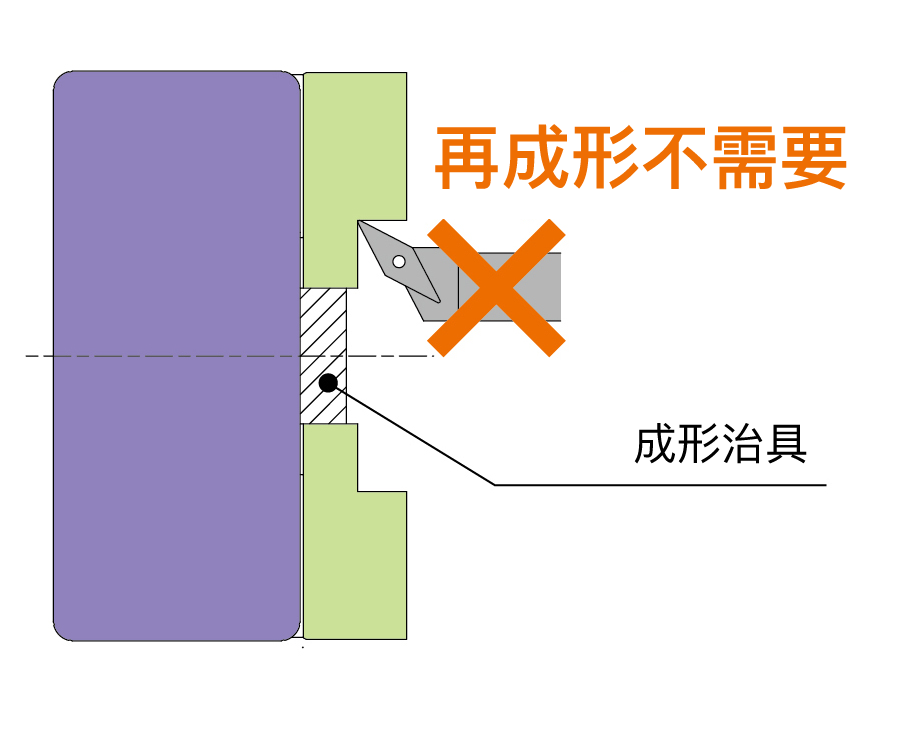

• 使用专用T型螺母(选项)，卡爪在拆卸和重新安装后重复精度在0.01 mm T.I.R.以内 ^注4

*CE对应产品

注1：夹持精度指卡爪成形后夹持测试棒所测量的精度。

注2：重复精度指卡爪成形后重复夹持测试棒同一位置所测量的精度。

注3：精度测试均采用北川标准软爪，测试棒在10mm以上。

注4：只有BR12的两个精度为0.015 mm T.I.R。

注5) 选择项的Tnut-Plus的使用说明书，可以点击这里下载。

取得特许 6345321

取得特许 6345375

取得特许 6411619

------------------------------------------------------------------------------

◆BR卡盘的价绍

点击下面视频(bilibili 哔哩哔哩)

------------------------------------------------------------------------------

◆BR卡盘的特长

点击下面视频(bilibili 哔哩哔哩)

------------------------------------------------------------------------------

点击下面视频(bilibili 哔哩哔哩)

◆BR卡盘的安装作业

◆BR卡盘的拆卸作业

◆BR卡盘的拆解作业

------------------------------------------------------------------------------

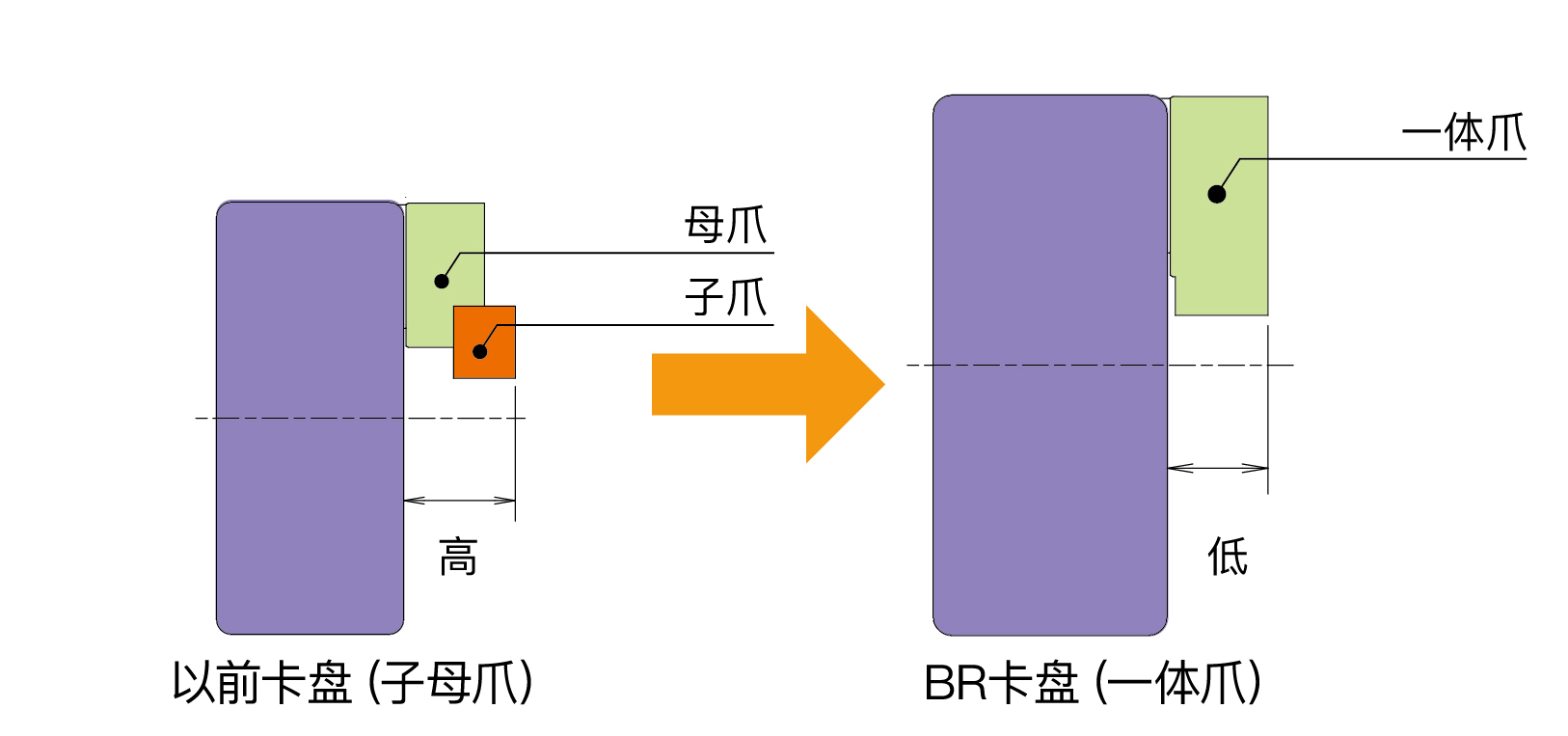

◆BR卡盘的优点介绍_子母爪与一体爪的比较

点击下面视频(bilibili 哔哩哔哩)

------------------------------------------------------------------------------

◆Tnut Plus(特殊T型螺母)实现高精度拆装爪

点击下面视频(bilibili 哔哩哔哩)

------------------------------------------------------------------------------

点击下面视频(bilibili 哔哩哔哩)

◆ 卡盘润滑脂 定期进行油脂补充是很重要的

产品规格

型　号			BR06	BR08	BR10	BR12
贯通孔径 (mm)			53	66	81	106
夹持范围 (mm)		最大	170	210	254	315
		最小	16	22	31	44
爪行程（直径） (mm)			5.5	7.4	8.8	10.6
活塞行程 (mm)			12	16	19	23
容许最大拉力 (kN)		外径夹持	23	35	49	60
		内径夹持	11.5	17.5	24.5	30
最大静止夹持力 (kN)		外径夹持	58.5	90	123	156
		内径夹持	29.3	45	61.5	78
容许最高回转速度(min-1)			6000	5000	4500	3500
最大速度下的动态夹持力 (kN)			22.5	36	44	53
转动惯量 (kg･m2)			0.052	0.14	0.32	0.80
质量 (kg)			12.8	22.2	35.8	57.0
适配油缸			SR1453C SS1453K	SR1566C SS1666K	SR1781C SS1881K	SR2010C SS2110K
适配软爪 注意) 没有附带爪的安装螺栓			标准爪･高爪	标准爪･高爪 小径夹持用爪	标准爪･高爪	标准爪･高爪
适配硬爪 注意) 没有附带爪的安装螺栓			HB06A1 HB06B1	HB08B1 HB08N1	HB10AA1	HB12N1
硬爪-夹持范围			请点击查看
Tnut-Plus (选择项目)			TN06PLUS	TN08PLUS	TN10PLUS	TN12PLUS
外形图	2D	PDF
		DXF
		DWG
	3D	Parasolid
		STEP
		Parasolid
		STEP

注）蓝色的parasolid和step是3D数据。

2种方式的卡爪位置：开口端（UC）和闭合端（OC）

注）粉红色的parasolid和step是3D数据。

3种方式的卡爪的适当夹持位置：正中间(MOC)内侧(SOC)外侧(SOUC）

★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★

3种方式的卡爪的适当夹持位置

MOC 适当夹持位置(正中间）・SOC 适当夹持位置（内侧）・

SOUC 适当夹持位置（外侧）

★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★

※法兰盘和拉杆螺母附带追加工

型　号			BR06A5K	BR06A5KK	BR08A6K	BR08A6KK
规格			与BR06相同	与BR06相同	与BR08相同	与BR08相同
附带法兰盘爪行程			A2-5	A2-5	A2-6	A2-6
拉杆螺母（加工完成）			M55×2.0	M60×2.0	M60×2.0	M75×2.0
拉杆螺母（未加工・选择项目)			φ20	φ20	φ30	φ30
转动惯量 (kg･m2)			0.056	0.056	0.15	0.15
质量 (kg)			13.8	13.8	24.1	24.1
外形图	2D	PDF
		DXF
		DWG
	3D	Parasolid
		STEP
		Parasolid
		STEP

注）蓝色的parasolid和step是3D数据。

2种方式的卡爪位置：开口端（UC）和闭合端（OC）

注）粉红色的parasolid和step是3D数据。

3种方式的卡爪的适当夹持位置：正中间(MOC)内侧(SOC)外侧(SOUC）

★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★

※法兰盘和拉杆螺母附带追加工

型　号			BR10A8K		BR10A8KK	BR12A＊＊	BR12A＊＊
规格			与BR10相同		与BR10相同	未定	未定
附带法兰盘			A2-8		A2-8	未定	未定
拉杆螺母（加工完成）			M85×2.0		M90×2.0	未定	未定
拉杆螺母（未加工・选择项目)			φ45		φ45	未定	未定
转动惯量 (kg･m2)			0.35		0.35	未定	未定
质量 (kg)			38.7		38.7	未定	未定
外形图	2D	PDF				未定	未定
		DXF				未定	未定
		DWG				未定	未定
	3D	Parasolid				未定	未定
		STEP				未定	未定
		Parasolid				未定	未定
		STEP				未定	未定

注）蓝色的parasolid和step是3D数据。

2种方式的卡爪位置：开口端（UC）和闭合端（OC）

注）粉红色的parasolid和step是3D数据。

3种方式的卡爪的适当夹持位置：正中间(MOC)内侧(SOC)外侧(SOUC）

次世代的标准卡盘
BR系列

颠覆常识的锁紧精度，生产性优越贡献客户。
