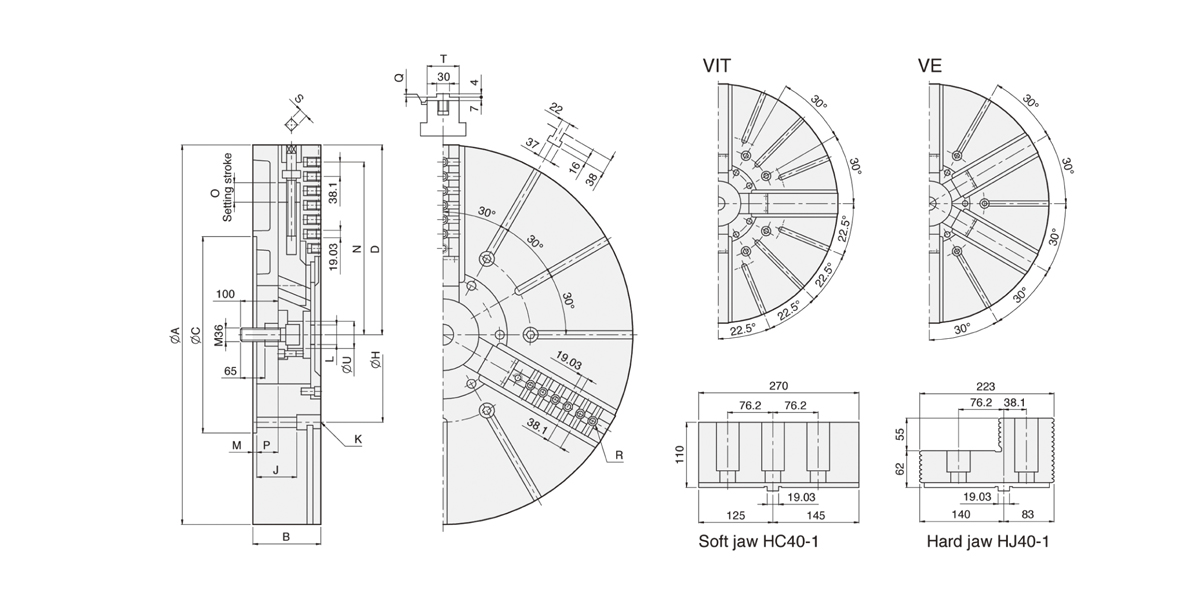

大型中实油压夹头产品系列（不含连接板）

型式尺寸	A	B	C	D max.	H	J	K	L	M	N max.	O	P max.	P min.	Q	R	S	T	U
40"V-240	1005	180	520	502	463.6	108	M24	M52x1.5	8	457	30	59	2	4	7-M24	19	85	72
VIT-240	1005	180	520	502	463.6	108	M24	M52x1.5	8	457	30	59	2	4	7-M24	19	85	72
VE-240	1005	180	520	502	463.6	108	M24	M52x1.5	8	457	30	59	2	4	7-M24	19	85	72
50"V-250	1250	180	520	623	463.6	108	M24	M52x1.5	8	563	30	59	2	4	10-M24	19	85	72
VIT-250	1250	180	520	623	463.6	108	M24	M52x1.5	8	563	30	59	2	4	10-M24	19	85	72
VE-250	1250	180	520	623	463.6	108	M24	M52x1.5	8	563	30	59	2	4	10-M24	19	85	72
63"VIT-263	1600	220	720	796	647.6	144	M30	M52x1.5	8	738	40	82	22	6	13-M24	22	110	72
VE-263	1600	220	720	796	647.6	144	M30	M52x1.5	8	738	40	82	22	6	13-M24	22	110	72
79"VE-279	2000	238	720	996	647.6	159	M30	M52x1.5	8	914	40	100	40	6	17-M24	22	110	72

型式规格	爪数	柱塞行程 (mm)	半径爪行程 +(单动调整) (mm)	最大容许拉力 (kgf)	最大夹持力 (kgf)	最大使用油压力 (kgf / cm 2 )	最高转速 (rpm)	重量 (kg)	惯性矩I (kg‧m 2 )	适合油压缸	适合硬爪	适合生爪	外径挟持范围 (mm)
40"V-240	3	57	23 + (30)	180	320	42.8	630	645	82	MS250C	HJ40-1	HC40-1	Ø285-Ø1005
VIT-240	4	57	23 + (30)	180	320	42.8	550	700	89	MS250C	HJ40-1	HC40-1	Ø285-Ø1005
VE-240	5	57	23 + (30)	180	320	42.8	450	700	89	MS250C	HJ40-1	HC40-1	Ø285-Ø1005
50"V-250	3	57	23 + (30)	180	320	42.8	500	890	168	MS250C	HJ40-1	HC40-1	Ø270-Ø1250
VIT-250	4	57	23 + (30)	180	320	42.8	400	94	177	MS250C	HJ40-1	HC40-1	Ø270-Ø1250
VE-250	6	57	23 + (30)	180	320	42.8	360	971	183	MS250C	HJ40-1	HC40-1	Ø270-Ø1250
63"VIT-263	4	60	24 + (40)	200	360	46.9	300	1700	518	MS250C	HJ40-1	HC40-1	Ø390-Ø1600
VE-263	6	60	24 + (40)	200	360	46.9	280	1800	548	MS250C	HJ40-1	HC40-1	Ø390-Ø1600
79"VE-279	6	60	24 + (40)	200	360	46.9	230	2850	1350	MS250C	HJ40-1	HC40-1	Ø440-Ø2000

Model	2D pdf	2D dwg	3D step
