品牌： 台湾亿川AUTO Strong
爪数： 二爪
动力类型： 液压
特殊用途类型： 中空

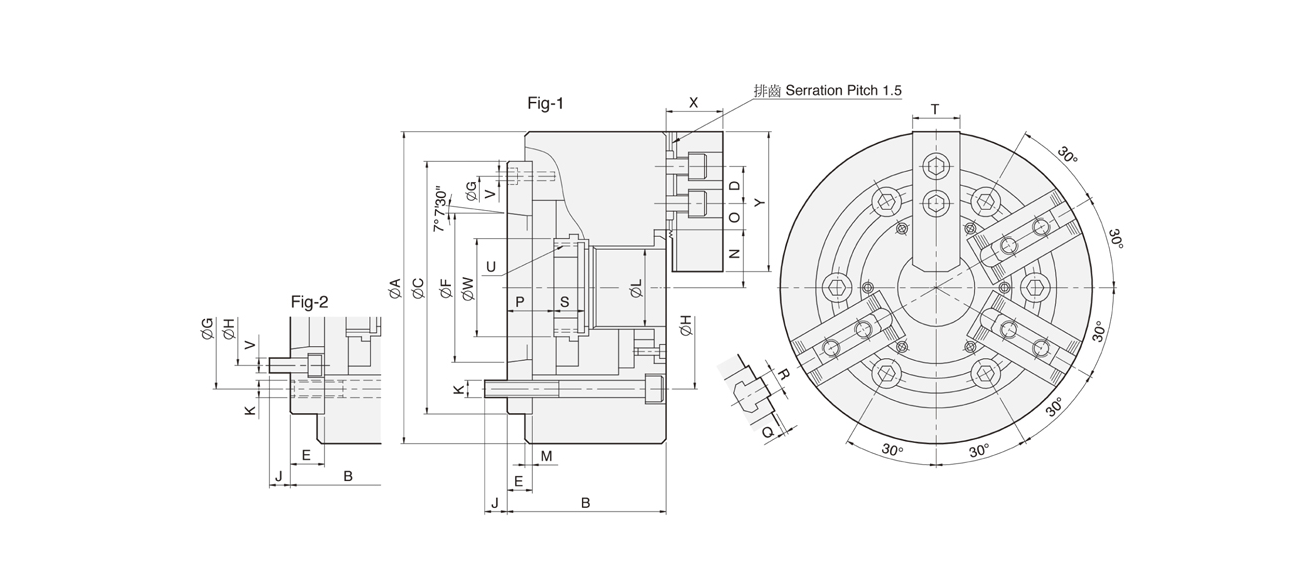

| 型式 尺寸 | A | B | C (H6) | D | E | F | G | H | J | K | L | M | N max. | O max. | O min. | P max. | P min. | Q | R | S | T | U max. | V | W | X | Y | 参考图 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| NHT-208A5 | 210 | 113 | 170 | 20 | 23 | 82.563 | 133.35 | 104.78 | 13 | 6xM12 | 52 | 5 | 41.8 | 34 | 7.5 | 37.5 | 21.5 | 2 | 12 | 20.5 | 35 | M60x2 | 6xM10 | 66 | 37 | 73 | Fig-2 |
| NHT-208A6 | 210 | 107 | 170 | 20 | 17 | 106.375 | 150 | 133.35 | 17 | 6xM12 | 52 | 5 | 41.8 | 34 | 7.5 | 31.5 | 15.5 | 2 | 12 | 20.5 | 35 | M60x2 | 3xM6 | 66 | 37 | 73 | Fig-1 |
| 型式 规格 | 通孔直径 (mm) | 柱塞行程 (mm) | 爪行程直径 (mm) | 最大容许拉力 (kgf) 三爪/ 二爪 | 最大夹持力 (kgf) 三爪/ 二爪 | 最大使用油压力 (kgf / cm 2 ) 三爪/ 二爪 | 最高转速 (rpm) | 重量 (kg) | 适合 油压缸 | 适合 硬爪 | 适合 生爪 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| NHT-208A5 | Ø52 | 16 | 7.4 | 2243 / 1495 | 5812 / 3875 | 17.2 / 12.1 | 3500 | 25.2 | M1552 | HJ06 | HC08-1 |
| NHT-208A6 | Ø52 | 16 | 7.4 | 2243 / 1495 | 5812 / 3875 | 17.2 / 12.1 | 3500 | 24.7 | M1552 | HJ06 | HC08-1 |
| Model | 2D pdf | 2D dwg | 3D step |
|---|
