品牌： 台湾亿川AUTO Strong
爪数： 三爪
动力类型： 手动
特殊用途类型： 中空

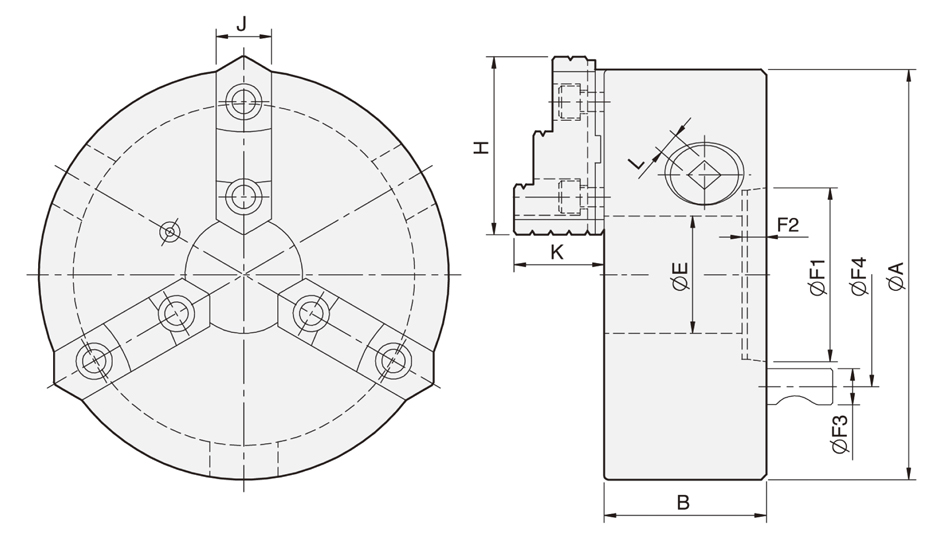

| 型式 规格 | 主轴 锥度 | A | B | E | H | J | K | L | 装配尺寸 | 把手容许力矩 (kgf‧m) | 挟持力 (kgf) | 最高转速 (rpm) | 重量 (kg) | 惯性矩I (kg‧m 2 ) | 挟持范围 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| F1 / F2 / F3 / F4 | 外径范围/内径范围 | ||||||||||||||
| KD4-8" | D1-4 | 200 | 77.2 | 53 | 82 | 28 | 42.2 | 11.5 | 63.513 / 13 / 15.8 / 82.55 | 11.5 | 2500 | 2000 | 18.5 | 0.07 | Ø8-Ø180 / Ø62-Ø170 |
| KD5-8" | D1-5 | 200 | 77.2 | 55 | 82 | 28 | 42.2 | 11.5 | 82.563 / 16 / 19 / 104.78 | 11.5 | 2500 | 2000 | 18 | 0.07 | Ø8-Ø180 / Ø62-Ø170 |
| KD6-8" | D1-6 | 200 | 77.2 | 58 | 82 | 28 | 42.2 | 11.5 | 106.375 / 17 / 22.2 / 133.35 | 11.5 | 2500 | 2000 | 17 | 0.07 | Ø8-Ø180 / Ø62-Ø170 |
| KD6-10" | D1-6 | 250 | 86 | 76 | 90.9 | 32 | 50.8 | 19.5 | 106.375 / 17 / 22.2 / 133.35 | 19.5 | 4000 | 1800 | 29.5 | 0.2 | Ø11-Ø220 / Ø70-Ø210 |
| KD6-12" | D1-6 | 306 | 107.5 | 103 | 114.5 | 40 | 57.8 | 21.0 | 106.375 / 13.5 / 22.2 / 133.35 | 21.0 | 4200 | 1800 | 47 | 0.5 | Ø15-Ø300 / Ø90-Ø290 |
| KD8-10" | D1-8 | 250 | 86 | 80 | 90.9 | 32 | 50.8 | 19.5 | 139.719 / 19 / 25.4 / 171.45 | 19.5 | 4000 | 1800 | 27 | 0.2 | Ø11-Ø220 / Ø70-Ø210 |
| KD8-12" | D1-8 | 306 | 107.5 | 103 | 114.5 | 40 | 57.8 | 21.0 | 139.719 / 18 / 25.4 / 171.45 | 21.0 | 4200 | 1800 | 47 | 0.5 | Ø15-Ø300 / Ø90-Ø290 |
| Model | 2D pdf | 2D dwg | 3D step |
|---|
