品牌： 韩国瑞岩SEOAM
爪数： 二爪
动力类型： 液压
特殊用途类型： 后拉

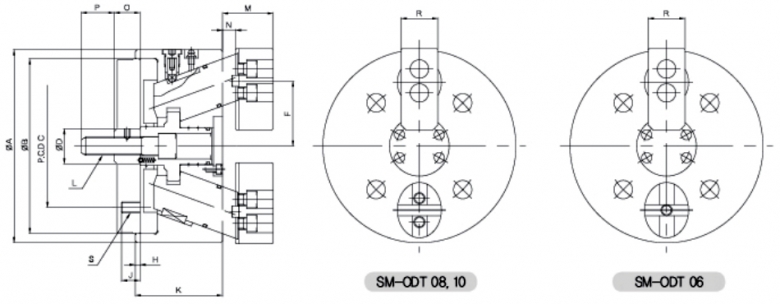

Item Model | A | C | D | H | J | K | L | N Max | N Min | O Max |
SM-ODT 06 | 165 | 104.8 | 32 | 5 | 16 | 85 | M16 | 18 | 18 | 34 |
SM-ODT 08 | 210 | 133.4 | 38 | 5 | 18 | 95 | M20 | 18 | 8 | 39 |
SM-ODT 10 | 254 | 171.4 | 50 | 5 | 22 | 110 | M24 | 23 | 9 | 48 |
Item Model | O Min | P | R | S | Bro | F MAX | F MIN | M MAX | M MIN | |
SM-ODT 06 | 23 | 36 | 35 | 4-M10 | 140 | 58 | 54.5 | 49 | 39 | |
SM-ODT 08 | 28 | 38 | 40 | 4-M12 | 190 | 71 | 67.5 | 59 | 49 | |
SM-ODT 10 | 32 | 46 | 50 | 4-M16 | 230 | 85 | 79.9 | 69 | 55 |
Spec Model | Jaw stroke(Diameter) mm | Plunger stroke mm | Gripping Max | Gripping Min | Max. permissible input force KN(kgf) |
SM-ODT 06 | 7 | 11 | 85 | 35 | 9.8(1000) |
SM-ODT 08 | 7 | 11 | 200 | 40 | 16.4(1700) |
SM-ODT 10 | 10.2 | 16 | 250 | 50 | 24.5(2500) |
Spec Model | Max. static gripping force KN(kgf) | Max. Permissible speed r.p.m | weight(With standard soft jaws) | Gd moment of inertia | matching cylinder |
SM-ODT 06 | 15.7(1600) | 2500 | 14 | 1.4(0.14) | YAS-80 |
SM-ODT 08 | 27.5(2800) | 2200 | 26 | 2.6(2.55) | YAS-100 |
SM-ODT 10 | 39.2(4000) | 1800 | 42 | 4.2(4.12) | YAS-125 |
| Model | 2D pdf | 2D dwg | 3D step |
|---|
